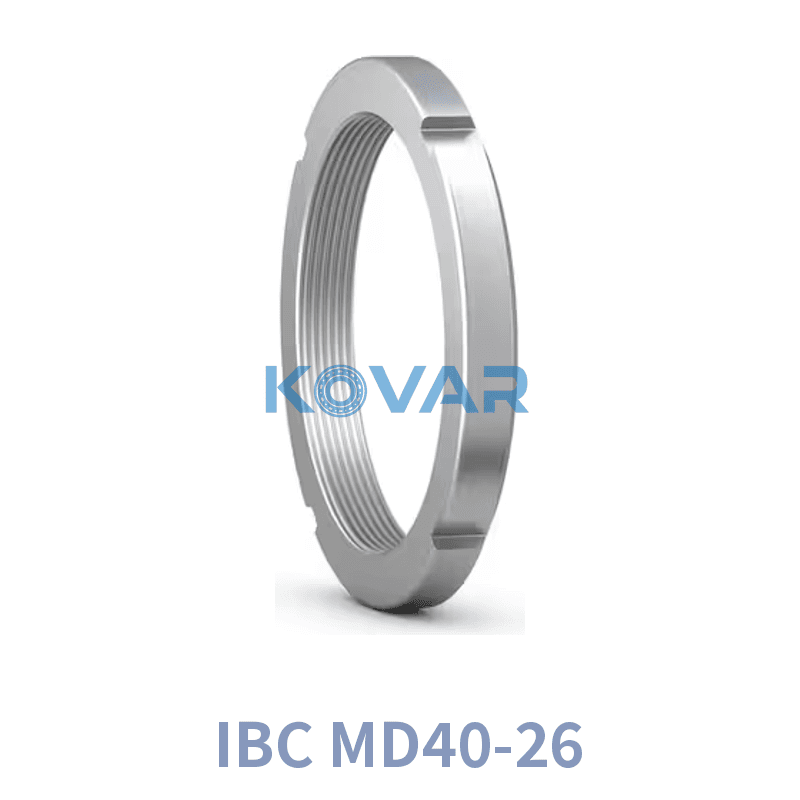

IBC MD40-26 Lock Nut ロックナット 26 × 40 mm
Lock Nut
見積依頼
在庫あり
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- ロックナット
- Bore
- 26 mm
- Outer Ø
- 40 mm
概要
IBC MD40-26 ロックナットは、軸受を軸やスリーブに軸方向で固定する精密ねじ締結部品です。代表的な KM・AN シリーズは内輪を締め付け、アダプタスリーブや取り外しスリーブと組み合わせて用い、つめ付き座金（MB）と組み合わせて緩み止めを行います。
精密メートルねじ（またはインチねじ）と軸方向の溝を持つ鋼製ナットで、つめ付き座金のつめを溝に折り曲げて回転を拘束します。KM 形は MB 座金と、AN 形は自己緩み止め機構や別体のロック部品と組み合わせて使用します。
主な特長
- 軸受を軸・スリーブに確実に軸方向固定
- つめ付き座金（MB）との組合せで緩み止め
- アダプタ・取り外しスリーブの取付に使用
- 精密ねじで正確な位置と予圧を保持
主な用途
- アダプタスリーブ付き自動調心軸受
- 軸・スピンドルの軸受固定
- ポンプ・減速機・電動機の組立
- 一般回転機械の軸端締結
選定ガイド
ナット呼び（例：KM 0、AN 08）、ねじピッチ、軸径、組合せ座金（MB）寸法、スリーブ形式を確認してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 26 mm | 内径 |
| D | 40 mm | 外径 |
| F | 28 mm | 寸法 F |
| H | 32 mm | 高さ H |
| J | 4.3 mm | 寸法 J |
| K | 9 mm | 寸法 K |
| N | 27 mm | 寸法 N |
| コード | 説明 |
|---|---|
| M 40 x 1.5 | ねじ呼び |
