| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 2,264 kg | 質量 |
| Cr | 188.000 N | 基本動定格荷重（ラジアル） |
| C0r | 400.000 N | 基本静定格荷重（ラジアル） |
| Cur | 72.000 N | 疲労限界荷重（ラジアル） |
| nG | 4.600 1/min | 許容回転数 |
| nϑr | 2.700 1/min | 基準回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
INA

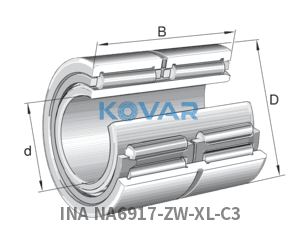

INA NA6917-ZW-XL-C3 Machined needle roller bearing ニードルころ軸受 85 × 120 × 63 mm
Machined needle roller bearing
Needle Roller Bearing
見積依頼
配送予定日：2026.07.26（海外在庫、約4週間）
在庫あり配送予定日：2026.07.26（海外在庫、約4週間）
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- ニードルころ軸受
- Bore
- 85 mm mm
- Outer Ø
- 120 mm mm
- Width
- 63 mm mm
概要
INA NA6917-ZW-XL-C3 ニードル軸受は、小さな断面で高いラジアル荷重を負荷できるコンパクトな軸受です。省スペースと荷重容量の両立が求められるギヤボックス、自動車用トランスミッション、産業用リンク、ピボット部に適しています。
細長い針状ころを使用し、断面高さが非常に低いまま大きなラジアル荷重を負荷できます。トランスミッションやエンジンなど取付スペースが限られる用途に最適です。
主な特長
- 低断面・コンパクト
- 高ラジアル負荷容量
主な用途
- 自動車用トランスミッション
- 産業用ギヤボックス
- コンプレッサおよびポンプ
- リンク、ピボット、ロッカアーム
選定ガイド
取付スペース、内輪の要否、軸表面の硬さ、潤滑、荷重、速度範囲を確認してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 85 mm | 内径 |
| D | 120 mm | 外径 |
| B | 63 mm | 幅 |
| r1, 2 min | 1,1 mm | 最小面取り寸法 |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 120 °C | 最高使用温度 |
| コード | 説明 |
|---|---|
| Standard | Cage |
| C3 (Group 3) | Radial clearance group |
