| 記号 | 値 | 説明 |
|---|---|---|
| C | 14.3 kN | 基本動定格荷重 |
| C0 | 8.8 kN | 基本静定格荷重 |
| reference_speed_rpm | 19 000 r/min | 基準回転数 |
| limiting_speed_rpm | 16 000 r/min | 許容回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
SKF

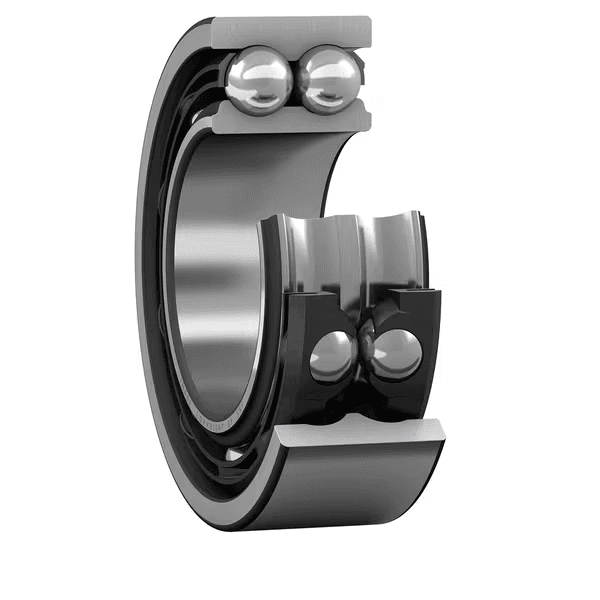

SKF 3203 ATN9 アンギュラ玉軸受 17 × 40 × 17.5 mm
複列アンギュラ玉軸受
Angular Contact Ball Bearing
見積依頼
入荷予定・お問い合わせ
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- アンギュラ玉軸受
- Dimensions
- 17x40x17.5mm
Overview
複列アンギュラ玉軸受
複列アンギュラ玉軸受は、設計上、単列アンギュラ玉軸受を背面に組み合わせたものに相当しますが、アキシアル方向の占有スペースは小さくなります。 この軸受は高速回転に対応し、大きなアキシアル荷重を負荷する場合は、深溝玉軸受よりも適しています。
Key features
- 高速回転に対応
- 比較的高いラジアル荷重と両方向の高いアキシアル荷重を負荷、曲げモーメントを吸収
- 高剛性の軸受配列が必要な場合に好適
- 同等の単列アンギュラ玉軸受を2個使用した場合より、アキシアル方向の省スペースが可能
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 記号 | 値 | 説明 |
|---|---|---|
| d | 17 mm | 内径 |
| D | 40 mm | 外径 |
| B | 17.5 mm | 幅 |
| α | 30 ° | 接触角 |
| 記号 | 値 | 説明 |
|---|---|---|
| da | max. 23 mm | da |
| Da | max. 35.6 mm | Da |
| ra | max. 0.6 mm | ra |
- 高速性能
- 比較的高いラジアル荷重、両方向の高いアキシアル荷重および傾きモーメントを受ける
- 強固な軸受配列が必要な場所に適合
- 対応する単列アンギュラ玉軸受2個より必要なアキシアル空間が少ない
| コード | 説明 |
|---|---|
| 접촉 유형 | 標準接触（4点接触） |
| 열 개수 | 2 |
| 로케이팅 기능, 베어링 외륜 | なし |
| 링 유형 | 一体型内輪・外輪 |
| 케이지 | 非金属 |
| 접촉각 배열(복열 베어링) | 正面組合せ（O） |
| 일치된 배열 | なし |
| 유니버설 매칭 베어링 | なし |
| 축방향 내부틈새 | CN |
| 소재, 베어링 | 軸受鋼 |
| 코팅 | なし |
| 씰링 | なし |
| 윤활유 | なし |
| 재윤활 기능 | なし |
| 제품 순 중량 | 0.095 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
