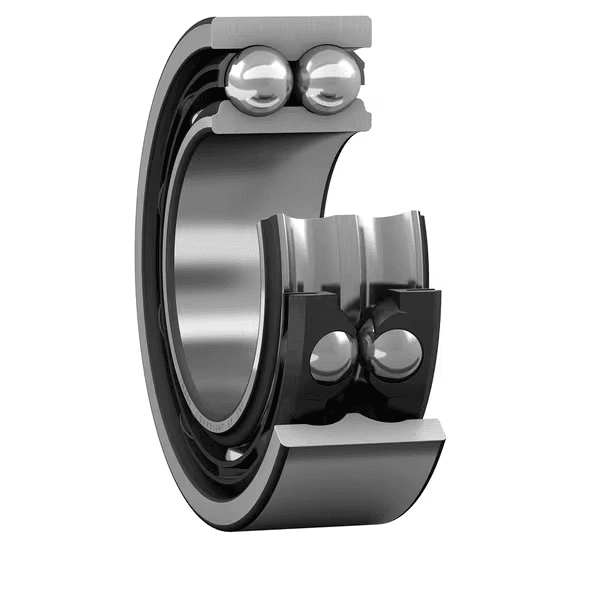

SKF 3311 ATN9/C3 アンギュラ玉軸受 55 × 120 × 49.2 mm

複列アンギュラ玉軸受

Angular Contact Ball Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: アンギュラ玉軸受
Dimensions: 55x120x49.2mm

Overview

複列アンギュラ玉軸受

複列アンギュラ玉軸受は、設計上、単列アンギュラ玉軸受を背面に組み合わせたものに相当しますが、アキシアル方向の占有スペースは小さくなります。この軸受は高速回転に対応し、大きなアキシアル荷重を負荷する場合は、深溝玉軸受よりも適しています。

Key features

高速回転に対応
比較的高いラジアル荷重と両方向の高いアキシアル荷重を負荷、曲げモーメントを吸収
高剛性の軸受配列が必要な場合に好適
同等の単列アンギュラ玉軸受を2個使用した場合より、アキシアル方向の省スペースが可能

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

記号	値	説明
C	112 kN	基本動定格荷重
C0	81.5 kN	基本静定格荷重
reference_speed_rpm	6 000 r/min	基準回転数
limiting_speed_rpm	5 300 r/min	許容回転数
performance_class	SKF Explorer	SKF性能クラス

記号	値	説明
d	55 mm	内径
D	120 mm	外径
B	49.2 mm	幅
α	30 °	接触角

高速性能
比較的高いラジアル荷重、両方向の高いアキシアル荷重および傾きモーメントを受ける
強固な軸受配列が必要な場所に適合
対応する単列アンギュラ玉軸受2個より必要なアキシアル空間が少ない

コード	説明
접촉 유형	標準接触（4点接触）
열 개수	2
로케이팅 기능, 베어링 외륜	なし
링 유형	一体型内輪・外輪
케이지	非金属
접촉각 배열(복열 베어링)	正面組合せ（O）
일치된 배열	なし
유니버설 매칭 베어링	なし
축방향 내부틈새	C3
소재, 베어링	軸受鋼
코팅	なし
씰링	なし
윤활유	なし
재윤활 기능	なし
제품 순 중량	2.19 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531

データシートPDFダウンロード
