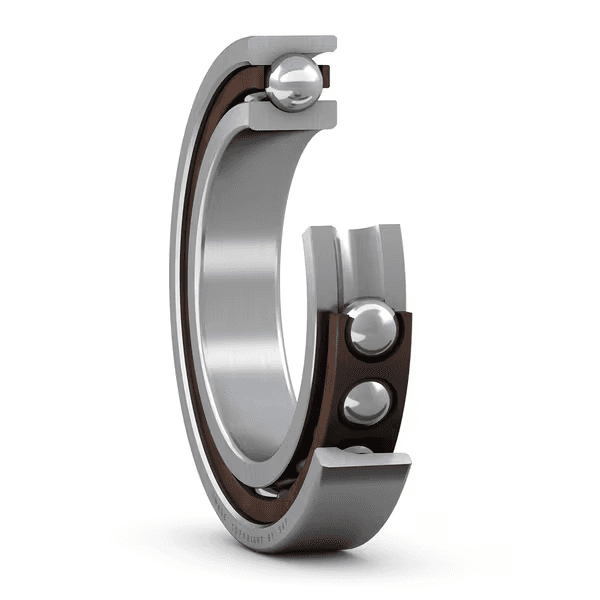

SKF 7009 CD/P4A アンギュラ玉軸受 45 × 75 × 16 mm

超精密・高負荷容量単列アンギュラ玉軸受

Angular Contact Ball Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: アンギュラ玉軸受
Dimensions: 45x75x16mm

Overview

超精密・高負荷容量単列アンギュラ玉軸受

接触角15°のこれら超精密・高負荷容量単列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重を同時に受け、アキシアル荷重は一方向のみに作用します。低～中程度の運転温度下で、比較的高速かつ重荷重に対応するよう設計されています。

Key features

非常に高い回転精度
非常に高い負荷容量
比較的高い回転数と剛性

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

記号	値	説明
C	28.6 kN	基本動定格荷重
C0	22.4 kN	基本静定格荷重
grease_speed_rpm	19 000 r/min	達成可能なグリース潤滑回転数
oil_air_speed_rpm	30 000 r/min	達成可能なオイルエア潤滑回転数

記号	値	説明
d	45 mm	内径
D	75 mm	外径
B	16 mm	幅
α	15 °	接触角

記号	値	説明
da	min. 49.6 mm	da
db	min. 49.6 mm	db
Da	max. 70.4 mm	Da
Db	max. 73 mm	Db
ra	max. 1 mm	ra
rb	max. 0.3 mm	rb
dn	56.2 mm	dn

非常に高い作動精度
非常に高い荷重能力
比較的高速かつ高剛性

コード	説明
접촉 유형	標準接触（4点接触）
열 개수	1
링 유형	一体型内輪・外輪
설계	高容量D
유니버설 매칭 베어링	なし
일치된 배열	なし
일치된 조건(축방향 틈새/예압)	該当なし
공차 클래스	P4A
소재, 베어링	軸受鋼
코팅	なし
씰링	なし
윤활유	なし
제품 순 중량	0.231 kg
eClass 코드	23-05-08-04
UNSPSC 코드	31171531

データシートPDFダウンロード
