| 記号 | 値 | 説明 |
|---|---|---|
| C | 79.3 kN | 基本動定格荷重 |
| C0 | 80 kN | 基本静定格荷重 |
| note | 도달 가능한 속도는 SKF에 문의 | 備考 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
SKF

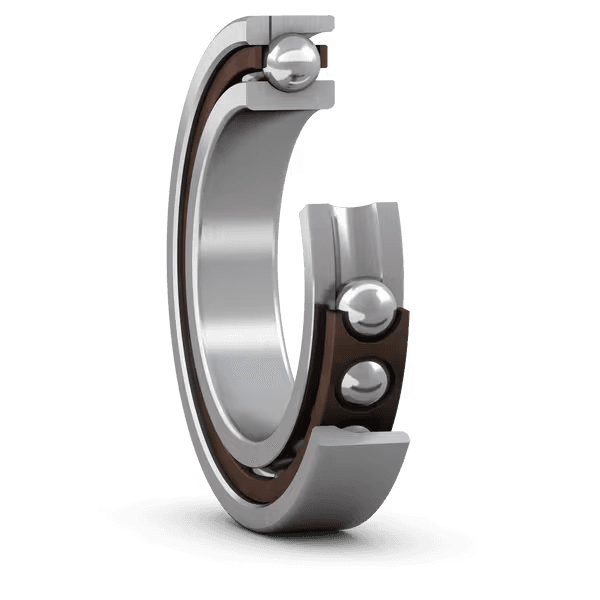

SKF 7020 ACDGA/P4AH1 アンギュラ玉軸受 100 × 150 × 24 mm
直接給油（オイルエア）に適した超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受
Angular Contact Ball Bearing
見積依頼
在庫切れ
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- アンギュラ玉軸受
- Dimensions
- 100x150x24mm
Overview
直接給油（オイルエア）に適した超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受
これら超精密・高負荷容量単列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重を同時に受け、アキシアル荷重は一方向のみに作用します。低～中程度の運転温度下で、比較的高速かつ重荷重に対応するよう設計されています。ユニバーサル組合せであるため、シム等を用いずに所定の予圧範囲内で効果的な荷重分担を行うよう配列して使用できます。外輪に給油穴2個を備えています。
Key features
- 直接給油（オイルエア）に適する
- 非常に高い回転精度
- 非常に高い負荷容量
- 比較的高い回転数と剛性
- ユニバーサル組合せ
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 記号 | 値 | 説明 |
|---|---|---|
| d | 100 mm | 内径 |
| D | 150 mm | 外径 |
| B | 24 mm | 幅 |
| α | 25 ° | 接触角 |
| 記号 | 値 | 説明 |
|---|---|---|
| da | min. 107 mm | da |
| db | min. 107 mm | db |
| Da | max. 143 mm | Da |
| Db | max. 146 mm | Db |
| ra | max. 1.5 mm | ra |
| rb | max. 1 mm | rb |
- 直接オイルエア潤滑に適合
- 非常に高い作動精度
- 非常に高い荷重能力
- 比較的高速かつ高剛性
- 汎用組合せ
| コード | 説明 |
|---|---|
| 접촉 유형 | 標準接触（4点接触） |
| 열 개수 | 1 |
| 링 유형 | 一体型内輪・外輪 |
| 설계 | 高容量D |
| 유니버설 매칭 베어링 | あり、背面（<>）、正面（><）またはタンデム（>>） |
| 일치된 배열 | なし |
| 일치된 조건(축방향 틈새/예압) | 特定荷重 Aクラス |
| 공차 클래스 | P4A |
| 소재, 베어링 | 軸受鋼 |
| 코팅 | なし |
| 씰링 | なし |
| 윤활유 | なし |
| 특수 기능 | 直接オイルエア潤滑に適合 |
| 제품 순 중량 | 1.24 kg |
| eClass 코드 | 23-05-08-04 |
| UNSPSC 코드 | 31171531 |
