| 記号 | 値 | 説明 |
|---|---|---|
| C | 22.5 kN | 基本動定格荷重 |
| C0 | 32 kN | 基本静定格荷重 |
| note | 도달 가능한 속도는 SKF에 문의 | 備考 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
SKF

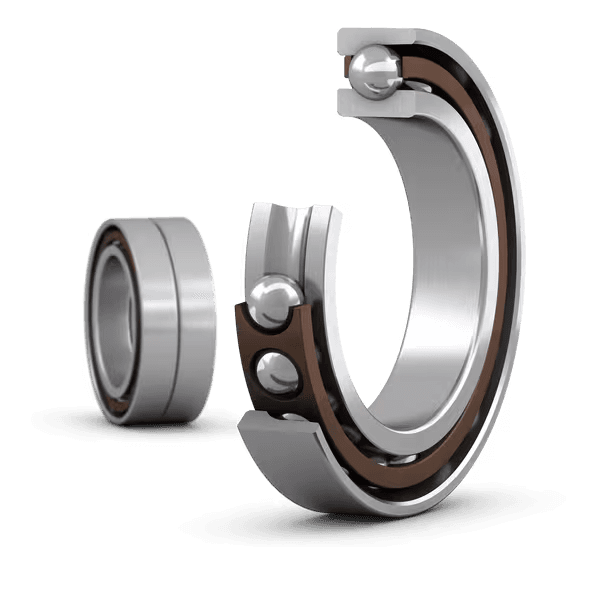

SKF 71814 CD/P4DGA アンギュラ玉軸受 70 × 90 × 20 mm
超精密、高負荷容量、D型、マッチング済み組合せ単列アンギュラ玉軸受
Angular Contact Ball Bearing
見積依頼
入荷予定・お問い合わせ
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- アンギュラ玉軸受
- Dimensions
- 70x90x20mm
Overview
超精密、高負荷容量、D型、マッチング済み組合せ単列アンギュラ玉軸受
超精密・高負荷容量Dデザイン単列アンギュラ玉軸受2個の組合せ軸受セットは、多様な配列で利用することができます。 高い負荷容量と比較的高速回転の運転に対応できるよう設計されており、同等のSKF高速BデザインおよびEデザイン軸受と比較すると、より高い荷重に最も適しています。
Key features
- 非常に高い回転精度
- 非常に高い負荷容量
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 記号 | 値 | 説明 |
|---|---|---|
| d | 70 mm | 内径 |
| D | 90 mm | 外径 |
| B | 20 mm | 幅 |
| α | 15 ° | 接触角 |
| 記号 | 値 | 説明 |
|---|---|---|
| da | min. 73.2 mm | da |
| db | min. 73.2 mm | db |
| Da | max. 86.8 mm | Da |
| Db | max. 88 mm | Db |
| ra | max. 0.6 mm | ra |
| rb | max. 0.3 mm | rb |
| dn | 77.4 mm | dn |
- 非常に高い作動精度
- 非常に高い荷重容量
| コード | 説明 |
|---|---|
| 접촉 유형 | 標準接触（4点接触） |
| 열 개수 | 2 |
| 링 유형 | 一体型内輪・外輪 |
| 설계 | 高容量D |
| 유니버설 매칭 베어링 | あり、背面（<>）、正面（><）またはタンデム（>>） |
| 일치된 배열 | 汎用組合せ軸受 |
| 일치된 세트의 베어링 개수 | 2 |
| 일치된 조건(축방향 틈새/예압) | 極軽予圧 |
| 공차 클래스 | P4 |
| 소재, 베어링 | 軸受鋼 |
| 코팅 | なし |
| 씰링 | なし |
| 윤활유 | なし |
| 제품 순 중량 | 0.268 kg |
| eClass 코드 | 23-05-08-04 |
| UNSPSC 코드 | 31171531 |
