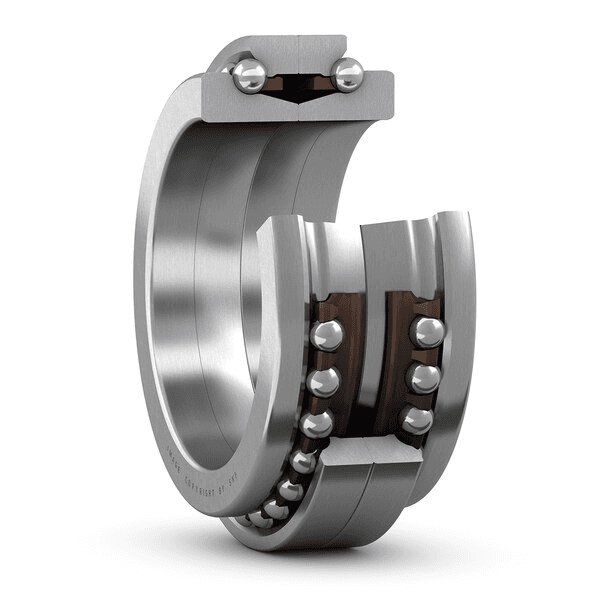

SKF BTW 120 CTN9/SP スラスト玉軸受 120 × 180 × 72 mm

超精密基本設計複方向アンギュラ玉スラスト軸受

Thrust Ball Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: スラスト玉軸受
Dimensions: 120x180x72mm

Overview

超精密基本設計複方向アンギュラ玉スラスト軸受

これら複方向アンギュラ玉スラスト軸受は、背面組合せで配置された2つの単列アンギュラ玉スラスト軸受で構成されます。両方向の高いアキシアル荷重を受け、高いシステム剛性を提供します。

Key features

両方向のアキシアル荷重を受ける
最大のシステム剛性
分離形

Typical applications

Vertical motors and pumps
Rotary tables
Screw jacks and lifting devices
Low- to medium-speed axial support positions

Selection guidance

Verify axial load direction, speed, washer type, mounting face squareness, and whether any radial load is present.

記号	値	説明
C	85.2 kN	基本動定格荷重
C0	280 kN	基本静定格荷重
grease_speed_rpm	4 000 r/min	達成可能なグリース潤滑回転数
oil_air_speed_rpm	4 800 r/min	達成可能なオイルエア潤滑回転数

記号	値	説明
d	120 mm	内径
D	180 mm	外径
H	72 mm	高さ
α	60 °	接触角

記号	値	説明
da	min. 142 mm	da
Da	max. 171 mm	Da
ra	max. 2 mm	ra
rb	max. 1 mm	rb

Accommodate axial loads in both directions
Maximum system rigidity
Separable

コード	説明
축방향 하중 역량	両方向
열 개수	2
로케이팅 기능, 베어링 외륜	なし
설계	基本（BTWシリーズ）
하우징 와셔 타입(복열 앵귤러 콘택트 스러스트 볼 베어링)	二体型
케이지	非金属
공차 클래스	SP
소재, 베어링	軸受鋼
코팅	なし
씰링	なし
윤활유	なし
재윤활 기능	なし
제품 순 중량	5.05 kg
eClass 코드	23-05-10-02
UNSPSC 코드	31171531

データシートPDFダウンロード
