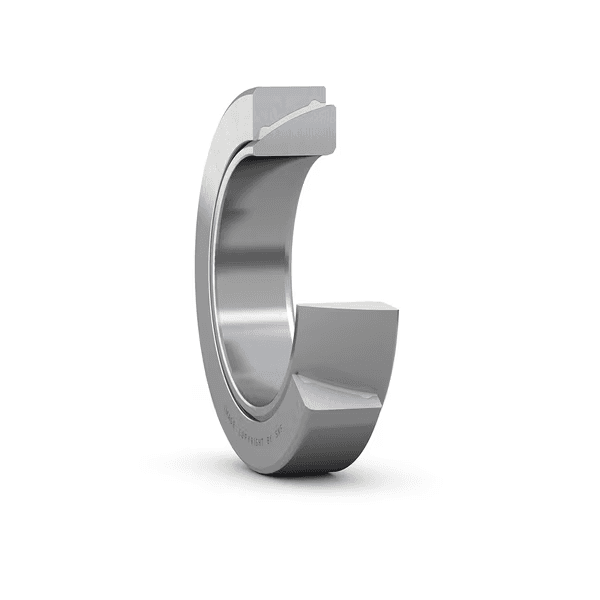

SKF GAC 70 F 球面滑り軸受

アンギュラ球面すべり軸受、メンテナンスフリー、メートル系

Spherical Plain Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 球面滑り軸受

Overview

アンギュラ球面すべり軸受、メンテナンスフリー、メートル系

アンギュラ球面すべり軸受は、ラジアル方向とアキシアル方向の合成荷重を負荷できるように設計されています。単式軸受は、一方向に作用するアキシアル荷重を負荷できます。この特別設計の軸受は、すべり接触面がスチール/PTFE FRP (繊維強化樹脂) で構成され、メンテナンスフリーとなっています。しかししながら、両面から再潤滑することにより軸受の実用寿命を延長できます。

Key features

ラジアル方向とアキシアル方向の合成荷重を負荷する設計
内輪と外輪が分離可能で取付けが簡単
実用寿命が長くメンテナンスフリー
異物による影響を比較的受けにくい
低摩擦係数

Typical applications

Hydraulic cylinder rod ends
Construction machinery linkages
Agricultural joints
Industrial pivot structures

Selection guidance

Check load direction, oscillation angle, relubrication access, sealing need, ring material, and mounting dimensions.

記号	値	説明
C	98 kN	基本動定格荷重
C0	156 kN	基本静定格荷重

記号	値	説明
d	70 mm	内径
D	110 mm	外径
B	25 mm	内輪幅
C	23 mm	外輪幅

記号	値	説明
da	max. 78 mm	da
db	max. 92 mm	db
Da	min. 85 mm	Da
Db	min. 103 mm	Db
ra	max. 1.5 mm	ra

ラジアル・アキシアル複合荷重対応の設計
内輪と外輪が分離して取付けが容易
長い使用寿命でメンテナンスフリー
汚染物質に比較的鈍感
低摩擦係数

コード	説明
슬라이딩 접촉면 조합	鋼/PTFE FRP
내륜 소재	軸受鋼
외륜 소재	軸受鋼
유지보수	メンテナンスフリー
씰링	なし
재윤활 기능	なし
제품 순 중량	1.01 kg
eClass 코드	23-05-01-06
UNSPSC 코드	31171515

データシートPDFダウンロード
