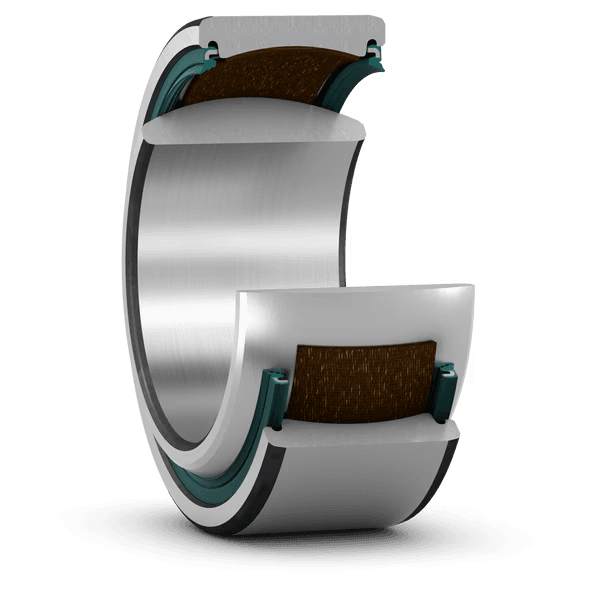

SKF GE 20 TXG3E-2LS 球面滑り軸受

ラジアル球面すべり軸受、メンテナンスフリー、メートル系

Spherical Plain Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 球面滑り軸受

Overview

ラジアル球面すべり軸受、メンテナンスフリー、メートル系

ラジアル球面すべり軸受は、ラジアル方向とアキシアル方向の合成荷重を負荷でき、ミスアラインメントも吸収できるように設計されています。この特別設計の軸受は、すべり接触面がスチール/PTFE繊維で構成され、メンテナンスフリーとなっています。接尾記号がTXGRとなっているものを除き、両側にダブルリップ接触シール(-2RS)またはトリプルリップのヘビーデューティー接触シール (-2LS) が付いています。接尾記号TXGR、TXG3E、TXG3Aがついているものは、ステンレス鋼製です。

Key features

ラジアル荷重およびラジアル方向とアキシアル方向の合成荷重を負荷する設計
実用寿命が長くメンテナンスフリー
一定方向の超重荷重に好適
低摩擦係数

Typical applications

Hydraulic cylinder rod ends
Construction machinery linkages
Agricultural joints
Industrial pivot structures

Selection guidance

Check load direction, oscillation angle, relubrication access, sealing need, ring material, and mounting dimensions.

記号	値	説明
C	83 kN	基本動定格荷重
C0	140 kN	基本静定格荷重

記号	値	説明
d	20 mm	内径
D	35 mm	外径
B	16 mm	内輪幅
C	12 mm	外輪幅

記号	値	説明
da	max. 24.2 mm	da
Da	max. 33.2 mm	Da
ra	max. 0.3 mm	ra
rb	max. 0.3 mm	rb

ラジアル・アキシアル複合荷重対応の設計
長い使用寿命でメンテナンスフリー
非常に重く一定方向の荷重に適合
低摩擦係数

コード	説明
슬라이딩 접촉면 조합	鋼/PTFEファブリック
내륜 소재	ステンレス鋼
외륜 소재	ステンレス鋼
유지보수	メンテナンスフリー
씰링	両側シール
씰링 유형	トリプルリップ
재윤활 기능	なし
제품 순 중량	0.06 kg
eClass 코드	23-05-01-06
UNSPSC 코드	31171515
