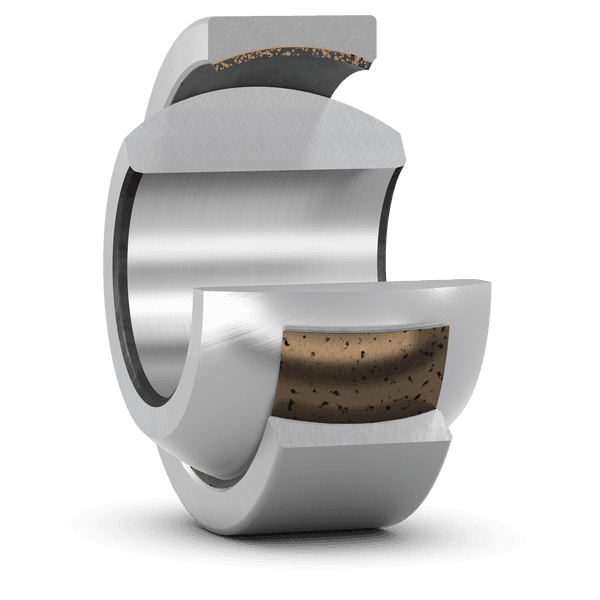

SKF GEH 17 C 球面滑り軸受

ラジアル球面すべり軸受、メンテナンスフリー、メートル系

Spherical Plain Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 球面滑り軸受

Overview

ラジアル球面すべり軸受、メンテナンスフリー、メートル系

この球面すべり軸受は、接触面がスチール/PTFE焼結ブロンズで構成され、メンテナンスフリーとなっています。すべり面の外側を異物から保護する必要があります。また、より大きな定格荷重と傾斜角に対応できる、幅広内輪と大きい外径を持つもの (接尾記号GEH) もあります。

Key features

ラジアル荷重およびラジアル方向とアキシアル方向の合成荷重を負荷する設計
実用寿命が長くメンテナンスフリー
一定方向の重荷重に好適
低摩擦係数
高温運転に対応
高いすべり速度に対応、運転時のすきまが小さい

Typical applications

Hydraulic cylinder rod ends
Construction machinery linkages
Agricultural joints
Industrial pivot structures

Selection guidance

Check load direction, oscillation angle, relubrication access, sealing need, ring material, and mounting dimensions.

記号	値	説明
C	31.5 kN	基本動定格荷重
C0	78 kN	基本静定格荷重

記号	値	説明
d	17 mm	内径
D	35 mm	外径
B	20 mm	内輪幅
C	12 mm	外輪幅

記号	値	説明
da	max. 21 mm	da
Da	max. 33.4 mm	Da
ra	max. 0.3 mm	ra
rb	max. 0.3 mm	rb

ラジアル・アキシアル複合荷重対応の設計
長い使用寿命でメンテナンスフリー
低摩擦係数
高い使用温度
高い滑り速度と小さな運転すきま

コード	説明
슬라이딩 접촉면 조합	鋼/PTFE焼結青銅
내륜 소재	軸受鋼
외륜 소재	鋼
유지보수	メンテナンスフリー
씰링	なし
재윤활 기능	なし
제품 순 중량	0.0808 kg
eClass 코드	23-05-01-06
UNSPSC 코드	31171515

データシートPDFダウンロード
