| 記号 | 値 | 説明 |
|---|---|---|
| C | 245 kN | 基本動定格荷重 |
| C0 | 1 220 kN | 基本静定格荷重 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
SKF

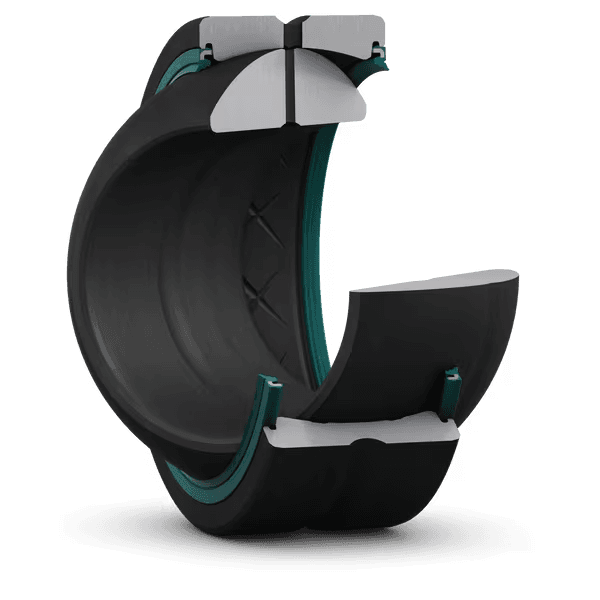

SKF GEH 50 ESL-2LS 球面滑り軸受
ラジアル球面すべり軸受、要メンテナンス、シール付き、メートル系
Spherical Plain Bearing
見積依頼
入荷予定・お問い合わせ
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- 球面滑り軸受
Overview
ラジアル球面すべり軸受、要メンテナンス、シール付き、メートル系
このラジアル球面すべり軸受は、すべり接触面がスチール/スチールで、外輪軌道面にマルチ油溝システムがあり、両側にヘビーデューティートリプルリップ接触シールが付いています。 この軸受はメンテナンスが必要で、内輪と外輪の両方にある油穴と油溝から再潤滑することができます。 GE系列と比較して内輪が幅広で外径も大きく、より大きな定格荷重と傾斜角に対応できます。
Key features
- ラジアル荷重およびラジアル方向とアキシアル方向の合成荷重を負荷する設計
- 長い実用寿命
- 最小限のメンテナンス
- マルチ油溝システムで揺動運動を小さくし実用寿命を延長
- 重静荷重、両振荷重、または衝撃荷重に好適
- より大きい傾斜角に対応
Typical applications
- Hydraulic cylinder rod ends
- Construction machinery linkages
- Agricultural joints
- Industrial pivot structures
Selection guidance
Check load direction, oscillation angle, relubrication access, sealing need, ring material, and mounting dimensions.
| 記号 | 値 | 説明 |
|---|---|---|
| d | 50 mm | 内径 |
| D | 90 mm | 外径 |
| B | 56 mm | 内輪幅 |
| C | 36 mm | 外輪幅 |
| 記号 | 値 | 説明 |
|---|---|---|
| da | max. 57.1 mm | da |
| Da | max. 84.2 mm | Da |
| ra | max. 0.6 mm | ra |
| rb | max. 1 mm | rb |
- ラジアル・アキシアル複合荷重対応の設計
- 長い使用寿命
- 最小限のメンテナンス
- マルチグルーブシステムで微小な揺動運動でも寿命を延長
- 重い静荷重・交番荷重・衝撃荷重に適合
- より大きな傾斜角を実現
| コード | 説明 |
|---|---|
| 슬라이딩 접촉면 조합 | 鋼/鋼、高強度 |
| 내륜 소재 | 軸受鋼 |
| 외륜 소재 | 軸受鋼 |
| 유지보수 | 再給脂が必要 |
| 경방향 내부틈새 | CN |
| 씰링 | 両側シール |
| 씰링 유형 | トリプルリップ |
| 재윤활 기능 | 含む |
| 제품 순 중량 | 1.38 kg |
| eClass 코드 | 23-05-01-06 |
| UNSPSC 코드 | 31171515 |
