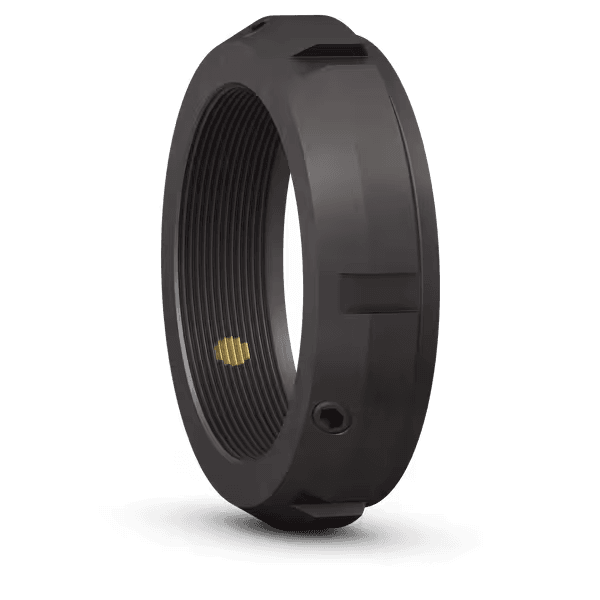

SKF KMT13 65 × 95 × 28 mm

ロックピン付き精密ロックナット

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Dimensions: 65x95x28mm

Overview

ロックピン付き精密ロックナット

KMT精密ロックナットは、高精度、簡単な組み立て、信頼性の高いロックが求められる用途向けです。等間隔に配置された3本のロックピンにより、軸に対して直角に正確に位置決めできます。また、隣接部品のわずかな角度ずれを補正するよう調整することも可能です。位置決め面とねじ間の最大アキシアル振れ（サイズ40まで）：0.005 mm。

Key features

キー溝不要
高いアキシアル荷重に耐える
信頼性が高く効果的なロック機構
頻繁かつ簡単な着脱を想定した設計
ねじM 10x0.75～M 200x3（サイズ0～40）およびTr 220x4～Tr 420x5（サイズ44～84）に対応

Typical applications

Motors, pumps, and fans
Reducers and industrial gearboxes
Conveyors and handling equipment
General industrial machinery maintenance

Selection guidance

Select by shaft diameter, load direction, speed, mounting space, sealing/lubrication condition, and compatibility with the existing part number.

記号	値	説明
G	M 65x2	ねじ呼び
d	65 mm	内径
D	95 mm	外径
B	28 mm	幅

キー溝不要
高いアキシアル荷重に耐える
安定して効果的なロック機構
頻繁で簡単な取付け・取外し用途向け設計
ねじM 10x0.75～M 200x3（サイズ0～40）およびTr 220x4～Tr 420x5（サイズ44～84）に使用可能

コード	説明
고정 장치	ロックナットに反映
유압 장착 너트	なし
관련 장착 도구	HN 15
제품 순 중량	0.686 kg
eClass 코드	23-11-07-05
UNSPSC 코드	31163218

データシートPDFダウンロード
