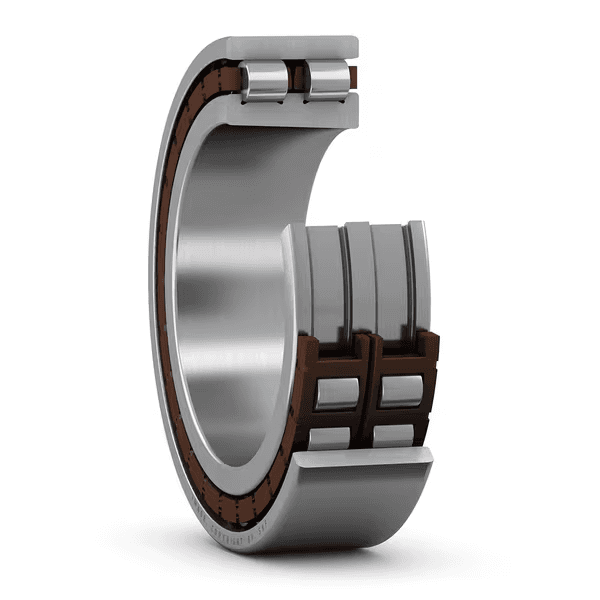

SKF NN3016 KTN/SP 円筒ころ軸受 80 × 125 × 34 mm

テーパ穴付き超精密複列円筒ころ軸受

Cylindrical Roller Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 円筒ころ軸受
Dimensions: 80x125x34mm

Overview

テーパ穴付き超精密複列円筒ころ軸受

NN 30シリーズの超精密複列円筒ころ軸受は、負荷容量、剛性、回転数の間で独自のバランスを提供します。内輪に3つのつば、外輪につばのない構造で、両方向のアキシアル変位を受けることができます。分離形設計により、特に両リングにしめしろばめが必要な荷重条件下での取り付け・取り外しが簡単になります。テーパ穴により、取り付け時にすきままたは予圧を正確に調整できます。

Key features

非常に高いラジアル荷重負荷能力
高い剛性と高い回転精度
騒音、振動、発熱を最小化
両方向のアキシアル変位を吸収

Typical applications

Industrial electric motors
Gearboxes and reducers
Machine tool spindle support positions
Rolling mills, paper machines, and heavy machinery

Selection guidance

Choose the N, NU, NJ, or NUP design by load direction, axial locating requirement, cage material, internal clearance, and lubrication condition.

記号	値	説明
C	119 kN	基本動定格荷重
C0	186 kN	基本静定格荷重
grease_speed_rpm	7 000 r/min	達成可能なグリース潤滑回転数
oil_air_speed_rpm	8 000 r/min	達成可能なオイルエア潤滑回転数

記号	値	説明
d	80 mm	内径
D	125 mm	外径
B	34 mm	幅

記号	値	説明
da	min. 86.5 mm	da
Da	max. 118.5 mm	Da
ra	max. 1 mm	ra
dn	111.3 mm	dn

非常に高いラジアル荷重能力
高剛性と高い回転精度
振動と発熱を最小化
両方向のアキシアル変位を許容

コード	説明
베어링 부품	軸受全体
열 개수	2
보어 유형	テーパ1:12
케이지	非金属
설계	NN
플랜지 개수, 외부 링	0
플랜지 개수, 내부 링	3
루스 플랜지	なし
경방향 내부틈새	C1
공차 클래스	等級SP（SP）
소재, 베어링	軸受鋼
코팅	なし
씰링	なし
윤활유	なし
재윤활 기능	なし
제품 순 중량	1.45 kg
eClass 코드	23-05-09-01
UNSPSC 코드	31171505

データシートPDFダウンロード
