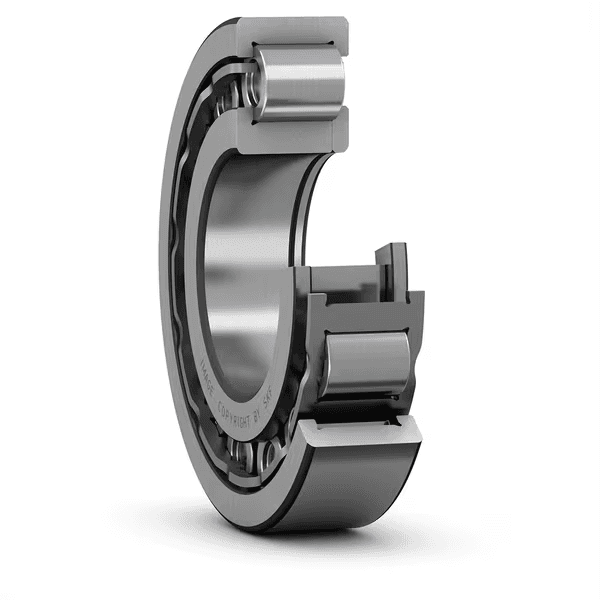

SKF NUP 320 ECJ 円筒ころ軸受 100 × 215 × 47 mm

単列円筒ころ軸受、NUP形

Cylindrical Roller Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 円筒ころ軸受
Dimensions: 100x215x47mm

Overview

単列円筒ころ軸受、NUP形

単列円筒ころ軸受は、高いラジアル荷重と高速回転を同時に受けるよう設計されています。外輪に一体つば2つ、内輪に一体つば1つと取り外し可能なつば輪1つを備えたNUP形軸受は、軸を両方向にアキシアル方向で位置決めできます。重要な特徴は分離形設計で、取り付けを容易にし、軸受部品の互換を可能にします。

Key features

高いラジアル荷重負荷能力
低摩擦
長い使用寿命
軸を両方向にアキシアル方向で位置決め
分離形設計

Typical applications

Industrial electric motors
Gearboxes and reducers
Machine tool spindle support positions
Rolling mills, paper machines, and heavy machinery

Selection guidance

Choose the N, NU, NJ, or NUP design by load direction, axial locating requirement, cage material, internal clearance, and lubrication condition.

記号	値	説明
C	450 kN	基本動定格荷重
C0	440 kN	基本静定格荷重
reference_speed_rpm	3 200 r/min	基準回転数
limiting_speed_rpm	3 800 r/min	許容回転数
performance_class	SKF Explorer	SKF性能クラス

記号	値	説明
d	100 mm	内径
D	215 mm	外径
B	47 mm	幅

記号	値	説明
da	min. 114 mm	da
db	min. 142 mm	db
Da	max. 199.6 mm	Da
ra	max. 2.5 mm	ra

高いラジアル荷重能力
低摩擦
長い使用寿命
両方向のアキシアル変位を許容
分離形設計

コード	説明
베어링 부품	軸受全体
축방향 변위 역량	なし
열 개수	1
로케이팅 기능, 베어링 외륜	なし
보어 유형	円筒形
케이지	板金
플랜지 개수, 외부 링	2
플랜지 개수, 내부 링	1
루스 플랜지	内輪ルーズフランジ
경방향 내부틈새	CN
공차 클래스	標準
코팅	なし
씰링	なし
윤활유	なし
재윤활 기능	なし
제품 순 중량	7.78 kg
eClass 코드	23-05-09-01
UNSPSC 코드	31171505
