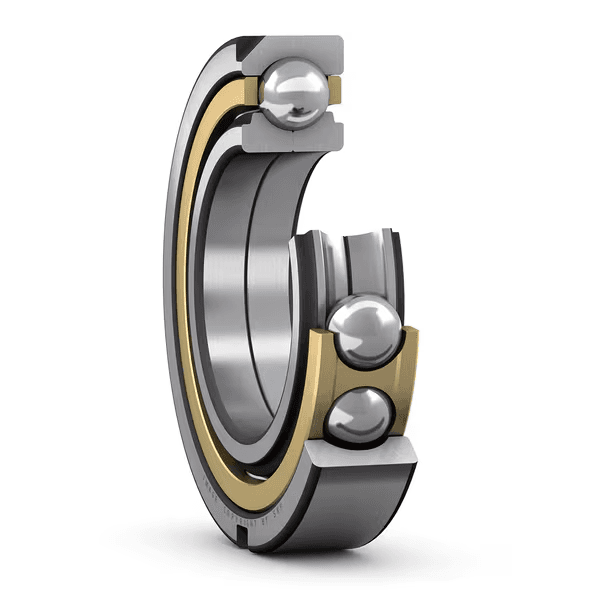

SKF QJ232 N2MA/C3 四点接触玉軸受 160 × 290 × 48 mm

位置決め溝付き四点接触玉軸受

Four-Point Contact Ball Bearing

見積依頼

配送予定日：2026.07.09（海外在庫、約4週間）

在庫あり配送予定日：2026.07.09（海外在庫、約4週間）

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: 四点接触玉軸受
Dimensions: 160x290x48mm

Overview

位置決め溝付き四点接触玉軸受

位置決め溝付き四点接触玉軸受は、両方向の大きなアキシアル荷重と小さなラジアル荷重を負荷できます。この軸受は高速回転に対応し、大きなアキシアル荷重を負荷する場合は、深溝玉軸受よりも適しています。外輪および玉と保持器のパーツは、二分割内輪と別々に取り付けることができます。位置決め溝は、外輪が回転するのを防止するために使用します。

Key features

高速回転に対応
両方向の高いアキシアル荷重と小さなラジアル荷重を負荷
複列アンギュラ玉軸受より、アキシアル方向の大幅省スペースが可能
位置決め溝の使用で外輪の回転防止が可能

Typical applications

Industrial gearboxes
Cranes and hoists
Rotary tables
Pump and compressor shaft supports

Selection guidance

Confirm axial load dominance, radial load ratio, speed, internal clearance, and the companion bearing arrangement.

記号	値	説明
C	450 kN	基本動定格荷重
C0	670 kN	基本静定格荷重
limiting_speed_rpm	3 800 r/min	許容回転数
performance_class	SKF Explorer	SKF性能クラス

記号	値	説明
d	160 mm	内径
D	290 mm	外径
B	48 mm	幅
α	35 °	接触角

高速性能
両方向の高いアキシアル荷重と小さなラジアル荷重を受ける
複列アンギュラ玉軸受より必要なアキシアル空間を大幅に削減
位置決めスロットで外輪の回転を防止

コード	説明
접촉 유형	4点接触
열 개수	1
로케이팅 기능, 베어링 외륜	位置決めスロット
링 유형	二体型内輪・一体型外輪
케이지	削り出し黄銅
일치된 배열	なし
유니버설 매칭 베어링	なし
축방향 내부틈새	C3
소재, 베어링	軸受鋼
코팅	なし
씰링	なし
윤활유	なし
재윤활 기능	なし
제품 순 중량	14.7 kg
eClass 코드	23-05-08-05
UNSPSC 코드	31171538
