| 記号 | 値 | 説明 |
|---|---|---|
| C | 49.4 kN | 基本動定格荷重 |
| C0 | 46.5 kN | 基本静定格荷重 |
| note | 도달 가능한 속도는 SKF에 문의 | 備考 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
SKF

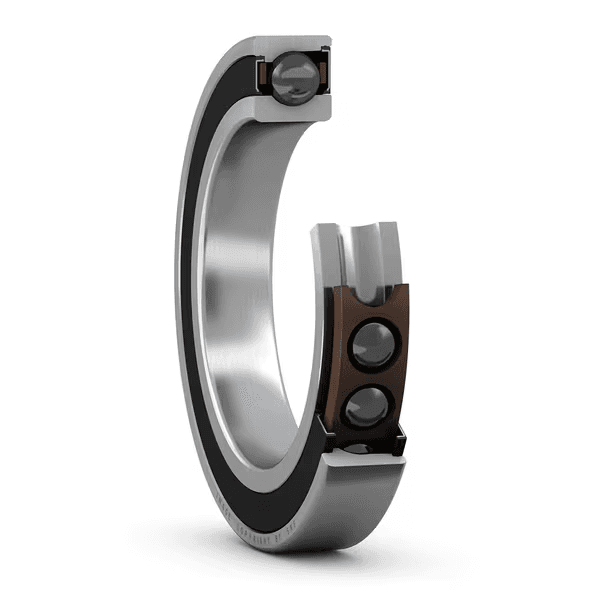

SKF S7015 ACDGA/HCP4A アンギュラ玉軸受 75 × 115 × 20 mm
シール付き超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受
Angular Contact Ball Bearing
見積依頼
入荷予定・お問い合わせ
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- アンギュラ玉軸受
- Dimensions
- 75x115x20mm
Overview
シール付き超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受
これら非接触シール付き超精密・高負荷容量単列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重を同時に受け、アキシアル荷重は一方向のみに作用します。低～中程度の運転温度下で、比較的高速かつ重荷重に対応するよう設計されています。ユニバーサル組合せであるため、シム等を用いずに効果的な荷重分担を行うよう配列して使用できます。
Key features
- 非常に高い回転精度
- 非常に高い負荷容量
- ユニバーサル組合せ
- 非接触シール
- 一体型シールにより軸受寿命を延長
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 記号 | 値 | 説明 |
|---|---|---|
| d | 75 mm | 内径 |
| D | 115 mm | 外径 |
| B | 20 mm | 幅 |
| α | 25 ° | 接触角 |
| 記号 | 値 | 説明 |
|---|---|---|
| da | max. 86.7 mm | da |
| db | max. 86.7 mm | db |
| Da | max. 109 mm | Da |
| Db | max. 111 mm | Db |
| ra | max. 1 mm | ra |
| rb | max. 0.6 mm | rb |
- 非常に高い作動精度
- 非常に高い荷重能力
- 汎用組合せ
- 非接触シール
- 一体型シールで軸受寿命を延長
| コード | 説明 |
|---|---|
| 접촉 유형 | 標準接触（4点接触） |
| 열 개수 | 1 |
| 링 유형 | 一体型内輪・外輪 |
| 설계 | 高容量D |
| 유니버설 매칭 베어링 | あり、背面（<>）、正面（><）またはタンデム（>>） |
| 일치된 배열 | なし |
| 일치된 조건(축방향 틈새/예압) | 特定荷重 Aクラス |
| 공차 클래스 | P4A |
| 소재, 베어링 | ハイブリッド |
| 코팅 | なし |
| 씰링 | 両側シール |
| 씰링 유형 | 非接触 |
| 윤활유 | グリース |
| 제품 순 중량 | 0.532 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
