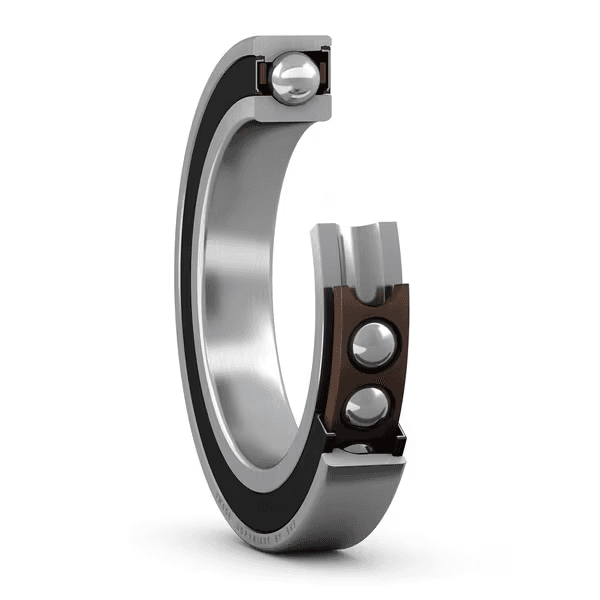

SKF S7020 ACDGB/P4A アンギュラ玉軸受 100 × 150 × 24 mm

シール付き超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受

Angular Contact Ball Bearing

見積依頼

入荷予定・お問い合わせ

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: アンギュラ玉軸受
Dimensions: 100x150x24mm

Overview

シール付き超精密・高負荷容量ユニバーサル組合せ単列アンギュラ玉軸受

これら非接触シール付き超精密・高負荷容量単列アンギュラ玉軸受は、ラジアル荷重とアキシアル荷重を同時に受け、アキシアル荷重は一方向のみに作用します。低～中程度の運転温度下で、比較的高速かつ重荷重に対応するよう設計されています。ユニバーサル組合せであるため、シム等を用いずに効果的な荷重分担を行うよう配列して使用できます。

Key features

非常に高い回転精度
非常に高い負荷容量
ユニバーサル組合せ
非接触シール
一体型シールにより軸受寿命を延長

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

記号	値	説明
C	79.3 kN	基本動定格荷重
C0	80 kN	基本静定格荷重
note	도달 가능한 속도는 SKF에 문의	備考

記号	値	説明
d	100 mm	内径
D	150 mm	外径
B	24 mm	幅
α	25 °	接触角

記号	値	説明
da	max. 114.8 mm	da
db	max. 114.8 mm	db
Da	max. 143 mm	Da
Db	max. 146 mm	Db
ra	max. 1.5 mm	ra
rb	max. 1 mm	rb

非常に高い作動精度
非常に高い荷重能力
汎用組合せ
非接触シール
一体型シールで軸受寿命を延長

コード	説明
접촉 유형	標準接触（4点接触）
열 개수	1
링 유형	一体型内輪・外輪
설계	高容量D
유니버설 매칭 베어링	あり、背面（<>）、正面（><）またはタンデム（>>）
일치된 배열	なし
일치된 조건(축방향 틈새/예압)	測定荷重 Bクラス
공차 클래스	P4A
소재, 베어링	軸受鋼
코팅	なし
씰링	両側シール
씰링 유형	非接触
윤활유	グリース
제품 순 중량	1.26 kg
eClass 코드	23-05-08-04
UNSPSC 코드	31171531

データシートPDFダウンロード
