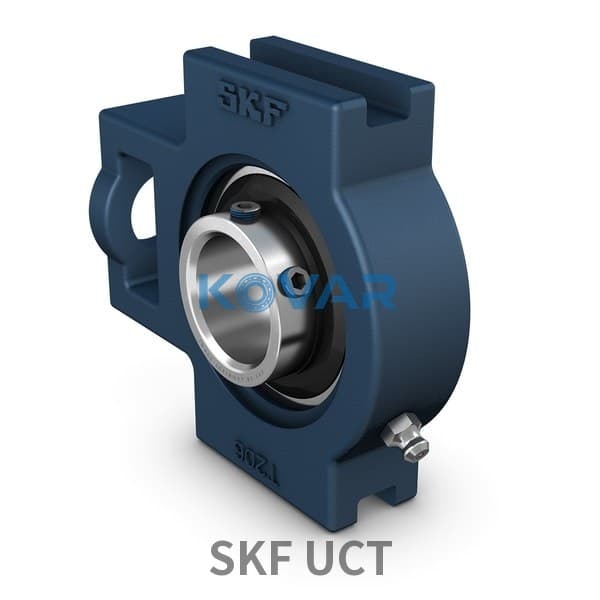

SKF UCT テークアップハウジングユニット

テークアップユニット

Take-up Housing Unit

見積依頼

配送予定日：2026.07.26（海外在庫、約4週間）

在庫あり配送予定日：2026.07.26（海外在庫、約4週間）

表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

Category: テークアップハウジングユニット

概要

テークアップユニット

テークアップユニットは挿入形玉軸受とテークアップ（張力調整）形ハウジングを組み合わせたユニットで、テークアップフレーム内で軸を移動させてベルトやチェーンの張力を調整します。コンベヤの端部で張力維持に使用されます。

主な特長

ベルト／チェーン張力調整
テークアップフレーム内で移動
取付準備済み・潤滑・密封
コンベヤ端部用途

主な用途

ベルトコンベヤ
チェーンコンベヤ
バケットエレベータ
包装・物流搬送システム

選定ガイド

軸径、ハウジングのスロット寸法、調整範囲、固定方式、シール、潤滑状態を確認してください。

記号	値	説明
C	62.4 kN	基本動定格荷重
C0	44 kN	基本静定格荷重
limiting_speed_rpm	2 250 r/min	許容回転数
note	샤프트 공차 h6로 한계 속도	備考

記号	値	説明
d	70 mm	軸径
A	70 mm	하우징 전체 너비
T	74.6 mm	총 베어링 너비

コード	説明
하우징 유형	테이크-업
고정 기능, 내륜	止めねじ
보어 유형	円筒形
고무 시팅 링	なし
하우징 소재	주철
소재, 베어링	軸受鋼
코팅	なし
씰링, 베어링	両側シール＋フリンガー
씰링 유형	接触、標準
씰링, 유닛	옵션 엔드 커버
윤활유	グリース
재윤활 구멍	含む
그리스 피팅	含む
제품 순 중량	6.93 kg
eClass 코드	23-05-16-02
UNSPSC 코드	31171536

データシートPDFダウンロード
