| 符號 | 數值 | 說明 |
|---|---|---|
| ≈m | 8,61 kg | 重量 |
| Cr | 620.000 N | 基本額定動負荷（徑向） |
| C0r | 650.000 N | 基本額定靜負荷（徑向） |
| Cur | 118.000 N | 疲勞極限負荷（徑向） |
| nG | 2.750 1/min | 極限轉速 |
| nϑr | 1.760 1/min | 參考轉速 |
+82 70-7954-6116
info@kovar.kr
技術支援時間：週一至週五 9:00–18:00（韓國時間）
INA

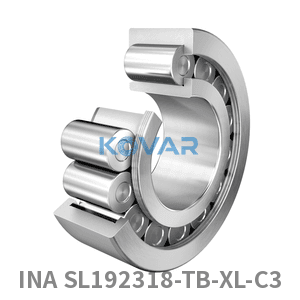

INA SL192318-TB-XL-C3 Cylindrical roller bearing 圓柱滾子軸承 90 × 190 × 64 mm
Cylindrical Roller Bearing
詢價
預計配送日期：2026.07.26（海外庫存，約4週）
有庫存預計配送日期：2026.07.26（海外庫存，約4週）
顯示價格為 EX-WORKS（國貿條規 2020）韓國首爾。運費、關稅及保險由買方承擔。
- Category
- 圓柱滾子軸承
- Bore
- 90 mm mm
- Outer Ø
- 190 mm mm
- Width
- 64 mm mm
概述
INA SL192318-TB-XL-C3 圓柱滾子軸承透過滾子與滾道之間的線接觸實現較高的徑向承載能力。它適用於馬達、齒輪箱、軋機與工具機等剛性高、重載的場合，N、NU、NJ 與 NUP 型式提供不同的軸向定位功能。
圓柱滾子與保持架配置於內圈與外圈滾道之間。依擋邊結構，軸承可分離，部分型式還可承受單向或雙向的軸向負荷。
主要特點
- 徑向承載能力大
- 剛性高，適合高速運轉
- 可分離結構，便於安裝
- 依型式提供軸向定位功能
典型應用
- 工業馬達
- 齒輪箱與減速機
- 工具機主軸支承位置
- 軋機、造紙機械與重型機械
選型指南
請依負荷方向、軸向定位需求、保持架材質、內部游隙與潤滑條件來選擇 N、NU、NJ 或 NUP 型式。
| 符號 | 數值 | 說明 |
|---|---|---|
| d | 90 mm | 內徑 |
| D | 190 mm | 外徑 |
| B | 64 mm | 寬度 |
| D1 | 152,5 mm | Shoulder diameter, outer ring |
| d1 | 117,5 mm | Shoulder diameter, inner ring |
| r1, 2 min | 3 mm | 最小倒角尺寸 |
| 符號 | 數值 | 說明 |
|---|---|---|
| Da max | 152,5 mm | Max. shoulder diameter for mounting, housing |
| da min | 105 mm | Min. shoulder diameter for mounting, inner ring |
| ra max | 3 mm | Max. fillet radius |
| 符號 | 數值 | 說明 |
|---|---|---|
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高工作溫度 |
| 代碼 | 說明 |
|---|---|
| None, full complement bearing | Cage |
| Tolerance class P0/PN2 / ABEC 1 | Tolerance class |
