| 符號 | 數值 | 說明 |
|---|---|---|
| C | 74.1 kN | 基本額定動負荷 |
| C0 | 102 kN | 基本額定靜負荷 |
| note | 도달 가능한 속도는 SKF에 문의 | 備註 |
+82 70-7954-6116
info@kovar.kr
技術支援時間：週一至週五 9:00–18:00（韓國時間）
SKF

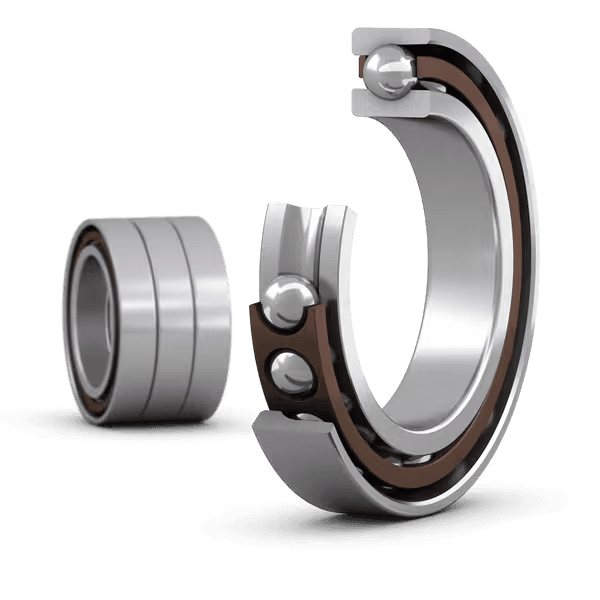

SKF 71914 CD/P4ATGB 角接觸球軸承 70 × 100 × 48 mm
D 型超精密、高承載單列角接觸球軸承三聯配對組
Angular Contact Ball Bearing
詢價
即將補貨 · 諮詢
顯示價格為 EX-WORKS（國貿條規 2020）韓國首爾。運費、關稅及保險由買方承擔。
- Category
- 角接觸球軸承
- Dimensions
- 70x100x48mm
Overview
D 型超精密、高承載單列角接觸球軸承三聯配對組
這些由三套配對超精密角接觸球軸承組成的軸承組，可作為通用配對軸承或預配置組合提供。以背對背加串聯，或面對面加串聯佈置的軸承組提供不同的預載等級，正確安裝後無需墊片或類似裝置即可獲得預定範圍內的預載。串聯配對的三聯軸承組需安裝在單個軸承或另一串聯軸承組上，以獲得所需預載。軸承的內徑與外徑配對公差控制在允許直徑公差的最多三分之一以內，從而比單個通用配對軸承提供更好的載荷分布。
Key features
- 極高的運轉精度
- 高軸向與徑向剛度
- 高軸向與徑向承載能力
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 符號 | 數值 | 說明 |
|---|---|---|
| d | 70 mm | 內徑 |
| D | 100 mm | 外徑 |
| B | 48 mm | 寬度 |
| α | 15 ° | 接觸角 |
| 符號 | 數值 | 說明 |
|---|---|---|
| da | min. 74.6 mm | da |
| db | min. 74.6 mm | db |
| Da | max. 95.4 mm | Da |
| Db | max. 98 mm | Db |
| ra | max. 1 mm | ra |
| rb | max. 0.3 mm | rb |
| dn | 81.7 mm | dn |
- 極高工作精度
- 高軸向和徑向剛性
- 高軸向和徑向承載能力
| 代碼 | 說明 |
|---|---|
| 접촉 유형 | 標準接觸（四點接觸） |
| 열 개수 | 3 |
| 링 유형 | 整體式內圈和外圈 |
| 설계 | 高容量 D |
| 유니버설 매칭 베어링 | 是，背對背 (<>)、面對面 (><) 或串聯 (>>) |
| 일치된 배열 | 通用配對軸承 |
| 일치된 세트의 베어링 개수 | 3 |
| 일치된 조건(축방향 틈새/예압) | 輕預緊 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 軸承鋼 |
| 코팅 | 無 |
| 씰링 | 無 |
| 윤활유 | 無 |
| 제품 순 중량 | 0.985 kg |
| eClass 코드 | 23-05-08-04 |
| UNSPSC 코드 | 31171531 |
