| 符号 | 数值 | 说明 |
|---|---|---|
| ≈m | 112,7 kg | 重量 |
| Cr | 2.800.000 N | 基本额定动载荷（径向） |
| C0r | 3.400.000 N | 基本额定静载荷（径向） |
| Cur | 270.000 N | 疲劳极限载荷（径向） |
| nG | 1.690 1/min | 极限转速 |
| nϑr | 950 1/min | 参考转速 |
+82 70-7954-6116
info@kovar.kr
技术支持时间：周一至周五 9:00–18:00（韩国时间）
FAG

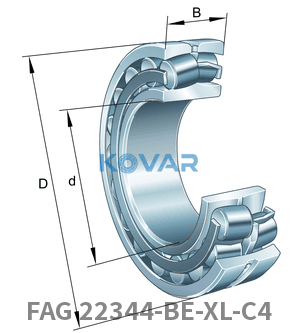

FAG 22344-BE-XL-C4 Spherical roller bearings 调心滚子轴承 220 × 460 × 145 mm
Spherical Roller Bearing
询价
预计配送日期：2026.07.26（海外库存，约4周）
有库存预计配送日期：2026.07.26（海外库存，约4周）
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。
- Category
- 调心滚子轴承
- Bore
- Z
- Outer Ø
- 460 mm mm
- Width
- 145 mm mm
概述
FAG 22344-BE-XL-C4 调心滚子轴承是一种重载轴承，通过球面滚道和鼓形滚子来容许轴的不对中和挠曲。它可承受高径向载荷和双向轴向载荷，适用于矿山、钢铁、造纸、风电等易受冲击的设备。
调心滚子轴承的外圈滚道为球面，可自动补偿不对中，同时承受很大的径向载荷和双向轴向载荷。是造纸、矿山、破碎机等承受振动冲击的重载工业设备的标准选择。
主要特点
- 承载能力很高
- 自动调心
- 承受双向轴向载荷
典型应用
- 输送机滚筒
- 破碎机、筛分机和矿山设备
- 钢铁和造纸机械
- 风力发电机和重型机械
选型指南
选型前请评估载荷、转速、不对中量、润滑方式、内孔形式以及紧定套的需求。
| 符号 | 数值 | 说明 |
|---|---|---|
| d | 220 mm | 内径 |
| D | 460 mm | 外径 |
| B | 145 mm | 宽度 |
| r1, 2 min | 5 mm | 最小倒角尺寸 |
| F | 273,4 mm | Raceway diameter of inner ring |
| 符号 | 数值 | 说明 |
|---|---|---|
| da min | 240 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 440 mm | Max. shoulder diameter for mounting, housing |
| ra max | 4 mm | Max. fillet radius |
| 符号 | 数值 | 说明 |
|---|---|---|
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 符号 | 数值 | 说明 |
|---|---|---|
| e | 0,33 | Limit value Fa/Fr |
| Y | 3,06 | 动轴向载荷系数 |
| 代码 | 说明 |
|---|---|
| Z | Bore type |
| JPB | Cage |
| C4 (Group 4) | Radial clearance group |
| Standard bearing steel | Material |
| Dimensional accuracy PN, Running accuracy P5 | Tolerance class |
