INA
Cylindrical Roller Bearings
Needle Roller / Axial Cylindrical Roller Bearing
CN¥173.46起
不含税| 规格 | 价格 | 数量 |
|---|---|---|
| ina:NKXR15-Z-XL | CN¥173.46 |
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。

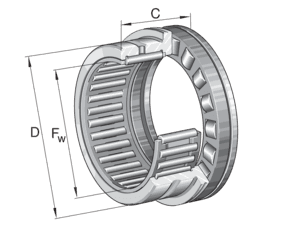

INA NKXR15-Z-XL Needle Roller / Axial Cylindrical Roller Bearing combines radial needle rollers with an axial cylindrical roller thrust section for high axial load capacity. It suits gearboxes, screw supports, and machine tools requiring high axial rigidity in restricted space.
The needle roller section supports radial load, while the axial cylindrical roller section supports high thrust load. Precision variants such as ZARF use flange and bolt features for screw-drive positioning.
Review axial load, rigidity requirement, washer/flange configuration, lubrication, precision, and available mounting space.
| 符号 | 数值 | 说明 |
|---|---|---|
| Fw | 15 mm | 内径 |
| D | 24 mm | 外径 |
| C | 23 mm | 高度 |
| Cr | 12.100 N | 基本额定动载荷（径向） |
| C0r | 12.700 N | 基本额定静载荷（径向） |
| Ca | 14.400 N | 基本额定动载荷（轴向） |
| C0a | 28.500 N | 基本额定静载荷（轴向） |
| Cur | 2.360 N | 疲劳极限载荷（径向） |
| Cua | 4.050 N | 疲劳极限载荷（轴向） |
| nG | 13.000 1/min | 极限转速 |
| nϑr | 6.500 1/min | 参考转速 |
| ≈m | 44,94 g | 重量 |
| 符号 | 数值 | 说明 |
|---|---|---|
| D2 max | 29,2 mm | 法兰最大外径 |
| C1 | 9 mm | Width of the axial brearing component |
| C2 | 6,5 mm | 至润滑孔距离 |
| dw | 15 mm | Bore diameter of shaft washer |
| rmin | 0,3 mm | 最小倒角尺寸 |
| 项目 | 代码 | 说明 |
|---|---|---|
| 密封 | Z | Bearing with end cap |
| 公差等级 | PN | 标准 (PN) |
| 符号 | 数值 | 说明 |
|---|---|---|
| da | 23,7 mm | 轴肩安装尺寸 |
| ra max | 0,3 mm | 最大凹槽半径 |
| 符号 | 数值 | 说明 |
|---|---|---|
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 代码 | 说明 |
|---|---|
| IR12X15X16-XL | 适配内圈 (IR) |
The same part number can be written with or without separators, or in progressive prefix form. We index these common variants so your search reaches this page:
NKXR15ZXLNKXR15 Z XLNKXR15Z XLNKXR15 ZXLNKXR15NKXR15ZINANKXR15ZXLINA NKXR15 Z XLINANKXR15 Z XLINANKXR15Z XLINA NKXR15ZXLINA NKXR15 ZXLCN¥173.46起
不含税| 规格 | 价格 | 数量 |
|---|---|---|
| ina:NKXR15-Z-XL | CN¥173.46 |
