INA
Angular Contact Ball Bearings
Axial Angular Contact Ball Bearing
CN¥1,599.92起
不含税| 规格 | 价格 | 数量 |
|---|---|---|
| ina:ZKLN1242-2RS-XL | CN¥1,599.92 |
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。

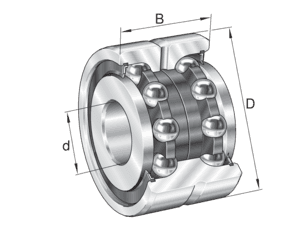

INA ZKLN1242-2RS-XL Axial Angular Contact Ball Bearing is a precision bearing for screw drives and spindle support positions requiring accurate axial location and high rigidity. It provides low friction and repeatable positioning in ball screws, lead screws, and machine tool feed axes.
The design uses balls with a large contact angle, precision raceways, and controlled preload. Flanged or cylindrical outer-ring styles such as ZKLF and ZKLN can be selected according to the mounting interface.
Select by screw shaft diameter, preload, precision class, flange requirement, speed, and target positioning accuracy.
| 符号 | 数值 | 说明 |
|---|---|---|
| d | 12 mm | 内径 |
| 0 mm | 内径上偏差 | |
| -0,005 mm | 内径下偏差 | |
| D | 42 mm | 外径 |
| 0 mm | 外径上偏差 | |
| -0,01 mm | 外径下偏差 | |
| B | 25 mm | 宽度 |
| 0 mm | 宽度上偏差 | |
| -0,25 mm | 宽度下偏差 | |
| Ca | 18.800 N | 基本额定动载荷（轴向） |
| C0a | 25.000 N | 基本额定静载荷（轴向） |
| Cua | 1.520 N | 疲劳极限载荷（轴向） |
| nG Grease | 9.200 1/min | 脂润滑极限转速 |
| nϑ | 3.800 1/min | 热安全运行转速 |
| MR | 0,16 Nm | 轴承摩擦力矩 |
| ≈m | 0,197 kg | 重量 |
| 符号 | 数值 | 说明 |
|---|---|---|
| d1 | 25 mm | 内圈肋直径 |
| rmin | 0,3 mm | 最小倒角尺寸 |
| r1 min | 0,6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 项目 | 代码 | 说明 |
|---|---|---|
| 密封 | 2RS | Contact lip seals on both sides |
| 公差等级 | Standard |
| 符号 | 数值 | 说明 |
|---|---|---|
| Da max | 33 mm | 外壳最大直径 |
| da min | 16 mm | 轴最小直径 |
| 符号 | 数值 | 说明 |
|---|---|---|
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 代码 | 说明 |
|---|---|
| 375 N/µm | 轴向刚性 |
| 50 Nm/mrad | 倾覆刚性 |
| 0,068 kg*cm2 | 质量惯性矩 |
| 2 µm | 轴向跳动 |
| ZM12 | 径向锁紧推荐INA精密锁紧螺母 |
| 8 Nm | 推荐INA精密锁紧螺母的拧紧扭矩 |
| 5.307 N | 所需锁紧螺母轴向力 |
