FAG
Spherical Roller Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

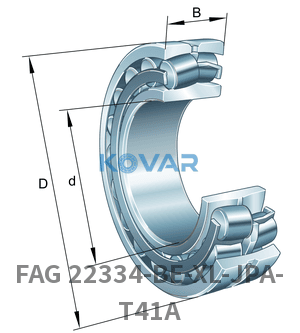

FAG 22334-BE-XL-JPA-T41A Pendelrollenlager ist ein Lager für hohe Belastungen, das durch sphärische Laufbahnen und tonnenförmige Rollen Wellenschiefstellung und -durchbiegung ausgleicht. Es trägt hohe Radialkräfte sowie Axialkräfte in beiden Richtungen und eignet sich für Bergbau-, Stahl-, Papier-, Windkraft- und andere stoßbelastete Anlagen.
Pendelrollenlager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler selbsttätig ausgleicht, und tragen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen. Standardwahl für schwere Industriemaschinen mit Vibrationen und Stößen.
Prüfen Sie vor der Auswahl Last, Drehzahl, Fluchtungsfehler, Schmierverfahren, Bohrungsform und den Bedarf an einer Spannhülse.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 58,84 kg | Gewicht |
| Cr | 1.870.000 N | Dynamische Tragzahl, radial |
| C0r | 2.220.000 N | Statische Tragzahl, radial |
| Cur | 178.000 N | Ermüdungsgrenzbelastung, radial |
| nG | 2.130 1/min | Grenzdrehzahl |
| nϑr | 1.320 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 170 mm | Bohrungsdurchmesser |
| D | 360 mm | Außendurchmesser |
| B | 120 mm | Breite |
| r1, 2 min | 4 mm | Mindestfasenmaß |
| F | 213,1 mm | Raceway diameter of inner ring |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 187 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 343 mm | Max. shoulder diameter for mounting, housing |
| ra max | 3 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0,35 | Limit value Fa/Fr |
| Y | 2,9 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| Z | Bore type |
| JPA | Cage |
| C4 (Group 4) | Radial clearance group |
