FAG
Spherical Roller Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
FAG 24040-BE-XL-K30 Pendelrollenlager ist ein Lager für hohe Belastungen, das durch sphärische Laufbahnen und tonnenförmige Rollen Wellenschiefstellung und -durchbiegung ausgleicht. Es trägt hohe Radialkräfte sowie Axialkräfte in beiden Richtungen und eignet sich für Bergbau-, Stahl-, Papier-, Windkraft- und andere stoßbelastete Anlagen.
Pendelrollenlager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler selbsttätig ausgleicht, und tragen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen. Standardwahl für schwere Industriemaschinen mit Vibrationen und Stößen.
Prüfen Sie vor der Auswahl Last, Drehzahl, Fluchtungsfehler, Schmierverfahren, Bohrungsform und den Bedarf an einer Spannhülse.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 29,179 kg | Gewicht |
| Cr | 1.350.000 N | Dynamische Tragzahl, radial |
| C0r | 2.150.000 N | Statische Tragzahl, radial |
| Cur | 221.000 N | Ermüdungsgrenzbelastung, radial |
| nG | 2.010 1/min | Grenzdrehzahl |
| nϑr | 1.240 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|

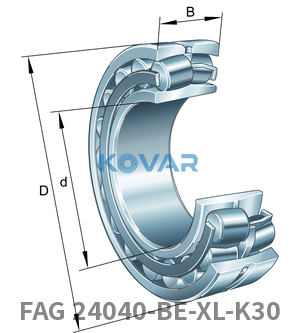

| d | 200 mm | Bohrungsdurchmesser |
| D | 310 mm | Außendurchmesser |
| B | 109 mm | Breite |
| r1, 2 min | 2,1 mm | Mindestfasenmaß |
| F | 223,6 mm | Raceway diameter of inner ring |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 210,2 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 299,8 mm | Max. shoulder diameter for mounting, housing |
| ra max | 2,1 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0,32 | Limit value Fa/Fr |
| Y | 3,17 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| K30 | Bore type |
| JPB | Cage |
| CN (Group N) | Radial clearance group |
| Standard bearing steel | Material |
| Dimensional accuracy PN, Running accuracy P5 | Tolerance class |
