FAG
Spherical Roller Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
FAG 24192-BEA-XL-K30-MB1 Pendelrollenlager ist ein Lager für hohe Belastungen, das durch sphärische Laufbahnen und tonnenförmige Rollen Wellenschiefstellung und -durchbiegung ausgleicht. Es trägt hohe Radialkräfte sowie Axialkräfte in beiden Richtungen und eignet sich für Bergbau-, Stahl-, Papier-, Windkraft- und andere stoßbelastete Anlagen.
Pendelrollenlager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler selbsttätig ausgleicht, und tragen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen. Standardwahl für schwere Industriemaschinen mit Vibrationen und Stößen.
Prüfen Sie vor der Auswahl Last, Drehzahl, Fluchtungsfehler, Schmierverfahren, Bohrungsform und den Bedarf an einer Spannhülse.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 526,5 kg | Gewicht |
| Cr | 8.500.000 N | Dynamische Tragzahl, radial |
| C0r | 14.500.000 N | Statische Tragzahl, radial |
| Cur | 1.030.000 N | Ermüdungsgrenzbelastung, radial |
| nG | 660 1/min | Grenzdrehzahl |
| nϑr | 241 1/min | Referenzdrehzahl |

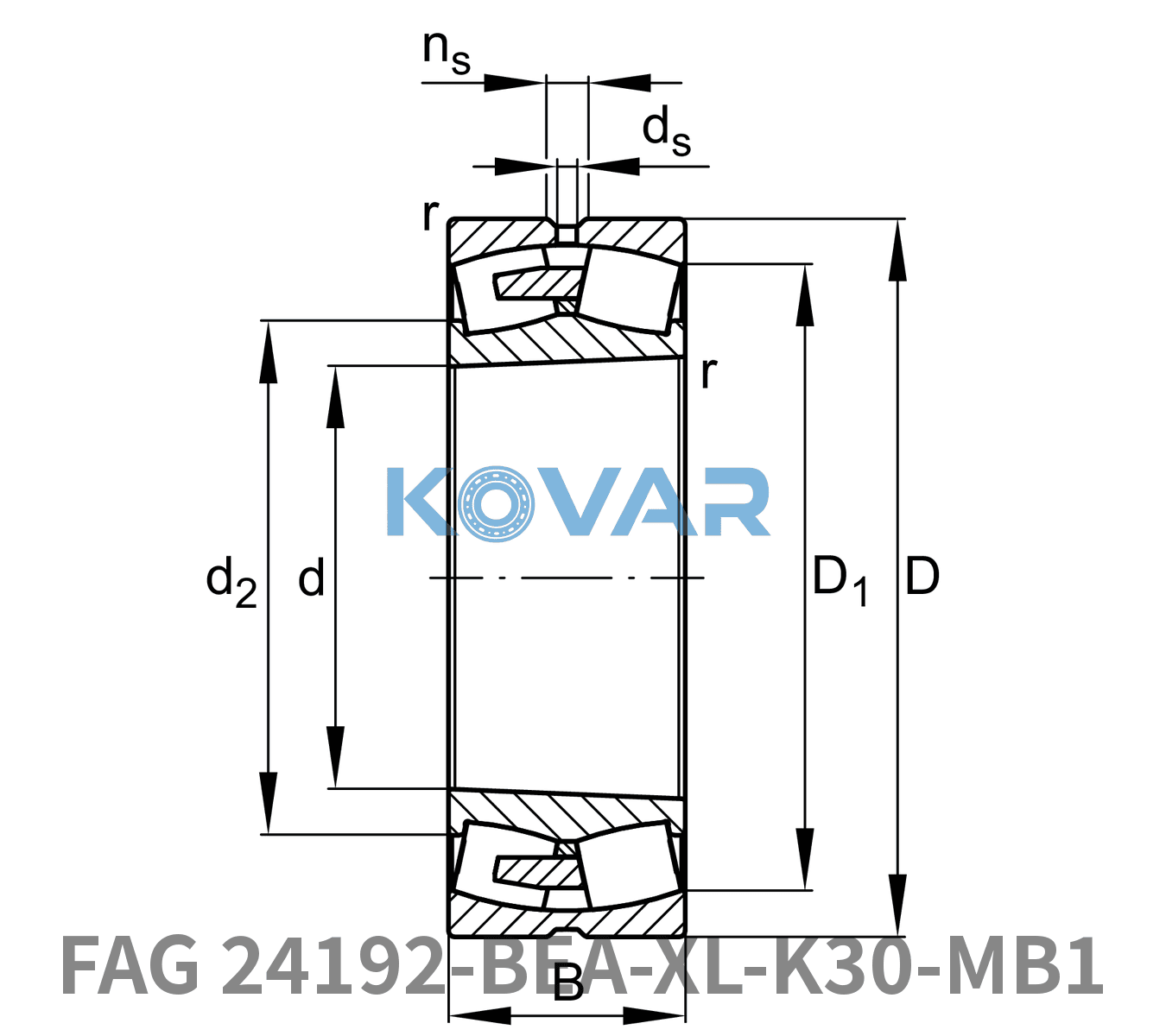

| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 460 mm | Bohrungsdurchmesser |
| D | 760 mm | Außendurchmesser |
| B | 300 mm | Breite |
| r1, 2 min | 7,5 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 492 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 728 mm | Max. shoulder diameter for mounting, housing |
| ra max | 6 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0,38 | Limit value Fa/Fr |
| Y | 2,62 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| K30 | Bore type |
| MB1 | Cage |
| CN (Group N) | Radial clearance group |
| Standard bearing steel | Material |
| Dimensional accuracy PN, Running accuracy P5 | Tolerance class |
The same part number can be written with or without separators, or in progressive prefix form. We index these common variants so your search reaches this page:
24192BEAXLK30MB124192 BEA XL K30 MB124192BEA XL K30 MB124192BEAXL K30 MB124192BEAXLK30 MB124192 BEAXLK30MB124192 BEA XLK30MB124192 BEA XL K30MB12419224192BEA24192BEAXL24192BEAXLK30Angebotsanfrage
