FAG
Angular Contact Ball Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

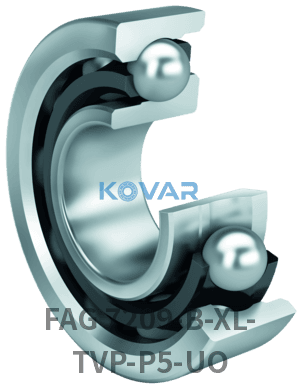

FAG 7209-B-XL-TVP-P5-UO Schrägkugellager nimmt über einen definierten Druckwinkel kombinierte Radialkräfte und Axialkräfte in einer Richtung auf. Es ist eine hochtourige, hochpräzise Wahl für Pumpen, Kompressoren, Werkzeugmaschinen und spindelnahe Positionen, bei denen axiale Steifigkeit und Laufgenauigkeit wichtig sind.
Schrägkugellager besitzen einen Druckwinkel und nehmen Radialkräfte kombiniert mit Axialkräften in einer Richtung auf. Hochgenauigkeitslager werden für Werkzeugmaschinenspindeln und andere schnelllaufende, steife Anwendungen eingesetzt, üblicherweise in Sätzen (DB/DF/DT).
Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0,425 kg | Gewicht |
| Cr | 40.000 N | Dynamische Tragzahl, radial |
| C0r | 27.000 N | Statische Tragzahl, radial |
| Cur | 1.870 N | Ermüdungsgrenzbelastung, radial |
| nG | 11.000 1/min | Grenzdrehzahl |
| nϑr | 8.000 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 45 mm | Bohrungsdurchmesser |
| D | 85 mm | Außendurchmesser |
| B | 19 mm | Breite |
| r1, 2 min | 1,1 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Da max | 78 mm | Max. shoulder diameter for mounting, housing |
| ra max | 1 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| Without | Sealing type |
| TVP | Cage |
| P5 | Tolerance class |
| Without | Lubricant |
| Standard bearing steel | Material |
