FAG FAG QJ209-XL-TVP-C3 Four point contact bearing

FAG

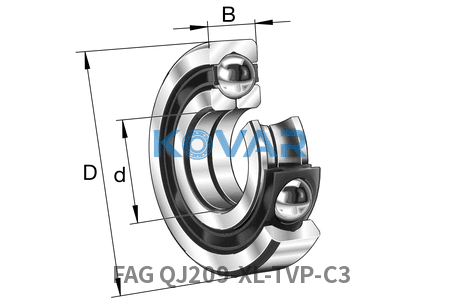

FAG QJ209-XL-TVP-C3 Four point contact bearing Bearings 45 × 85 × 19 mm

Four point contact bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Bearings
Bore: 45 mm mm
Outer Ø: 85 mm mm
Width: 19 mm mm

Übersicht

FAG QJ209-XL-TVP-C3 Industrielager ist ein zentrales Maschinenelement, das die Wellenreibung verringert und Lasten abstützt, um Effizienz und Lebensdauer der Anlage zu verbessern. Es sollte nach Lastrichtung, Drehzahl und Einbauraum in Motoren, Pumpen, Getrieben, Förderern und anderen Maschinen ausgewählt werden.

Lager bestehen typischerweise aus Innenring, Außenring, Wälzkörpern, Käfig oder gleitenden Kontaktflächen, wobei je nach Bauart Dichtungen, Deckscheiben, Gehäuse oder Hülsen hinzukommen. Schmierungs- und Abdichtungsbedingungen haben großen Einfluss auf die Leistung.

Hauptmerkmale

Verringert die Drehreibung und nimmt Lasten auf
Deckt verschiedene Lastrichtungen und Drehzahlbedingungen ab
Standardmaße ermöglichen einfachen Austausch
Abdichtungs-, Schmierungs- und Lagerspieloptionen verfügbar

Typische Anwendungen

Motoren, Pumpen und Lüfter
Untersetzungs- und Industriegetriebe
Förderer und Handhabungsgeräte
Wartung allgemeiner Industriemaschinen

Auswahlhilfe

Wählen Sie nach Wellendurchmesser, Lastrichtung, Drehzahl, Einbauraum, Dichtungs-/Schmierzustand und Kompatibilität mit der vorhandenen Teilenummer.

Symbol	Wert	Beschreibung
≈m	0.443 kg	Gewicht
Cr	66.000 N	Dynamische Tragzahl, radial
C_0r	57.000 N	Statische Tragzahl, radial
C_ur	4.000 N	Ermüdungsgrenzbelastung, radial
n_G	10.800 1/min	Grenzdrehzahl
n_ϑr	6.900 1/min	Referenzdrehzahl

Symbol	Wert	Beschreibung
d	45 mm	Bohrungsdurchmesser
D	85 mm	Außendurchmesser
B	19 mm	Breite
r_{1, 2 min}	1,1 mm	Mindestfasenmaß
D₁	72 mm	Shoulder diameter, outer ring
d₁	58,5 mm	Shoulder diameter, inner ring

Symbol	Wert	Beschreibung
d_{a min}	52 mm	Min. shoulder diameter for mounting, inner ring
D_{a max}	78 mm	Max. shoulder diameter for mounting, housing
r_{a max}	1 mm	Max. fillet radius

Symbol	Wert	Beschreibung
T_min	-30 °C	Betriebstemperatur min.
T_max	120 °C	Betriebstemperatur max.

Code	Beschreibung
PN	Tolerance class
TVP	Cage

Datenblatt-PDF herunterladen
