| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 0,16 kg | 質量 |
| Cr | 12.700 N | 基本動定格荷重（ラジアル） |
| C0r | 3.350 N | 基本静定格荷重（ラジアル） |
| Cur | 212 N | 疲労限界荷重（ラジアル） |
| nG | 16.100 1/min | 許容回転数 |
| nϑr | 11.600 1/min | 基準回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
FAG

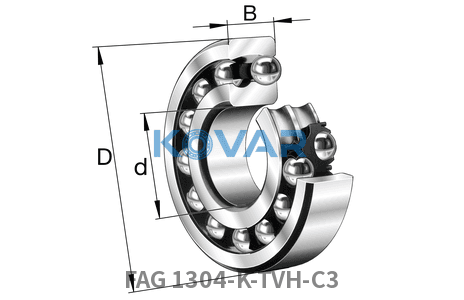

FAG 1304-K-TVH-C3 Self-aligning ball bearing 自動調心玉軸受 20 × 52 × 15 mm
Self-Aligning Ball Bearing
見積依頼
配送予定日：2026.07.26（海外在庫、約4週間）
在庫あり配送予定日：2026.07.26（海外在庫、約4週間）
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- 自動調心玉軸受
- Bore
- K
- Outer Ø
- 52 mm mm
- Width
- 15 mm mm
概要
FAG 1304-K-TVH-C3 自動調心玉軸受は、2列の玉と球面の外輪軌道により軸のミスアライメントを補正します。ファン、コンベヤ、繊維機械、取付誤差やハウジング誤差を伴う長軸構成において、低摩擦の回転を実現します。
自動調心玉軸受は外輪軌道面が球面で、軸とハウジング間のミスアライメントを自動的に補正します。軸のたわみや取付誤差がある用途に適しています。
主な特長
- ミスアライメント自動補正
- 低摩擦
- 取付誤差に寛容
主な用途
- ファンおよびブロワ
- コンベヤシャフト
- 繊維機械
- 農業機械および一般機械
選定ガイド
想定されるミスアライメント、荷重、シールの要否、内部すきま、利用可能な取付スペースを確認してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 20 mm | 内径 |
| D | 52 mm | 外径 |
| B | 15 mm | 幅 |
| r1, 2 min | 1,1 mm | 最小面取り寸法 |
| D1 | 41,48 mm | Shoulder diameter, outer ring |
| d1 | 31,6 mm | Shoulder diameter, inner ring |
| 記号 | 値 | 説明 |
|---|---|---|
| da min | 27 mm | Min. shoulder diameter for mounting, inner ring |
| da max | 30 mm | Max. shoulder diameter for mounting, inner ring |
| Da max | 45 mm | Max. shoulder diameter for mounting, housing |
| ra max | 1 mm | Max. fillet radius |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 120 °C | 最高使用温度 |
| 記号 | 値 | 説明 |
|---|---|---|
| e | 0,29 | Limit value Fa/Fr |
| Y | 3,34 | 動アキシアル荷重係数 |
| コード | 説明 |
|---|---|
| K | Bore type |
| Without | Sealing type |
| TVH | Cage |
| PN | Tolerance class |
| C3 (Group 3) | Radial clearance group |
| Without | Lubricant |
| Standard bearing steel | Material |
