| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 0,497 kg | 質量 |
| Cr | 83.000 N | 基本動定格荷重（ラジアル） |
| C0r | 74.000 N | 基本静定格荷重（ラジアル） |
| Cur | 8.300 N | 疲労限界荷重（ラジアル） |
| nG | 10.900 1/min | 許容回転数 |
| nϑr | 6.800 1/min | 基準回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
FAG

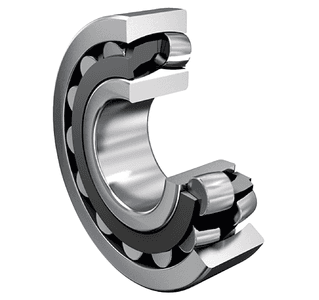

FAG 21307-E1-XL-TVPB-C3 Spherical roller bearings 自動調心ころ軸受 35 × 80 × 21 mm
Spherical Roller Bearing
見積依頼
配送予定日：2026.07.26（海外在庫、約4週間）
在庫あり配送予定日：2026.07.26（海外在庫、約4週間）
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- 自動調心ころ軸受
- Bore
- 35 mm mm
- Outer Ø
- 80 mm mm
- Width
- 21 mm mm
概要
FAG 21307-E1-XL-TVPB-C3 自動調心ころ軸受は、球面軌道とたる形ころにより軸のミスアライメントやたわみを許容する重荷重用軸受です。高いラジアル荷重と両方向のアキシアル荷重を負荷でき、鉱山、製鉄、製紙、風力など衝撃を受けやすい設備に適しています。
自動調心ころ軸受は外輪軌道が球面で、ミスアライメントを自動補正しながら極めて大きなラジアル荷重と両方向のアキシアル荷重を負荷できます。振動・衝撃を伴う重荷重産業機械に標準的に使用されます。
主な特長
- 非常に高い負荷容量
- 自動調心性
- 両方向アキシアル荷重に対応
主な用途
- コンベヤプーリ
- クラッシャ、スクリーン、鉱山設備
- 製鉄・製紙機械
- 風力タービンおよび重機械
選定ガイド
選定前に荷重、速度、ミスアライメント、潤滑方式、内径形状、アダプタスリーブの要否を確認してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 35 mm | 内径 |
| D | 80 mm | 外径 |
| B | 21 mm | 幅 |
| r1, 2 min | 1,5 mm | 最小面取り寸法 |
| F | 47,4 mm | Raceway diameter of inner ring |
| 記号 | 値 | 説明 |
|---|---|---|
| da min | 44 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 71 mm | Max. shoulder diameter for mounting, housing |
| ra max | 1,5 mm | Max. fillet radius |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 120 °C | 最高使用温度 |
| 記号 | 値 | 説明 |
|---|---|---|
| e | 0,26 | Limit value Fa/Fr |
| Y | 3,8 | 動アキシアル荷重係数 |
| コード | 説明 |
|---|---|
| TVPB | Cage |
| C3 (Group 3) | Radial clearance group |
| Standard bearing steel | Material |
| Tolerance class P0/PN2 / ABEC 1 | Tolerance class |
