| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 0,432 kg | 質量 |
| Cr | 72.000 N | 基本動定格荷重（ラジアル） |
| C0r | 63.000 N | 基本静定格荷重（ラジアル） |
| Cur | 10.500 N | 疲労限界荷重（ラジアル） |
| nG | 10.200 1/min | 許容回転数 |
| nϑr | 7.000 1/min | 基準回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
FAG

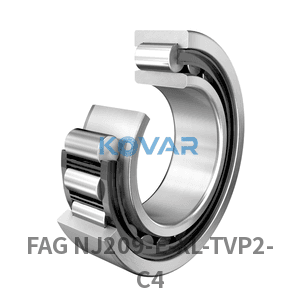

FAG NJ209-E-XL-TVP2-C4 Cylindrical roller bearing 円筒ころ軸受 45 × 85 × 19 mm
Cylindrical Roller Bearing
見積依頼
配送予定日：2026.07.26（海外在庫、約4週間）
在庫あり配送予定日：2026.07.26（海外在庫、約4週間）
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- 円筒ころ軸受
- Bore
- 45 mm mm
- Outer Ø
- 85 mm mm
- Width
- 19 mm mm
概要
FAG NJ209-E-XL-TVP2-C4 円筒ころ軸受は、ころと軌道の線接触により高いラジアル荷重容量を実現する軸受です。モータ、ギヤボックス、圧延機、工作機械など剛性が求められる重荷重用途に適し、N形・NU形・NJ形・NUP形により異なる軸方向位置決め機能を備えています。
内輪と外輪の軌道の間に円筒ころと保持器が配置されます。つば構成に応じて分離形とすることができ、片方向または両方向のアキシアル荷重を負荷できる形式もあります。
主な特長
- 高いラジアル荷重容量
- 高速運転に適した高剛性性能
- 取付けが容易な分離形設計
- 形式による軸方向位置決め機能
主な用途
- 産業用電動機
- ギヤボックスおよび減速機
- 工作機械主軸の支持部
- 圧延機・製紙機械・重機械
選定ガイド
荷重方向、軸方向位置決めの要否、保持器材質、内部すきま、潤滑条件に基づいてN形・NU形・NJ形・NUP形を選定してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 45 mm | 内径 |
| D | 85 mm | 外径 |
| B | 19 mm | 幅 |
| r1, 2 min | 1,1 mm | 最小面取り寸法 |
| 記号 | 値 | 説明 |
|---|---|---|
| da min | 52 mm | Min. shoulder diameter for mounting, inner ring |
| da max | 54 mm | Max. shoulder diameter for mounting, inner ring |
| Da max | 78 mm | Max. shoulder diameter for mounting, housing |
| ra max | 1 mm | Max. fillet radius |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 120 °C | 最高使用温度 |
| コード | 説明 |
|---|---|
| TVP2 | Cage |
| C4 (Group 4) | Radial clearance group |
| PN | Tolerance class |
