FAG
Tapered Roller Bearing
견적문의

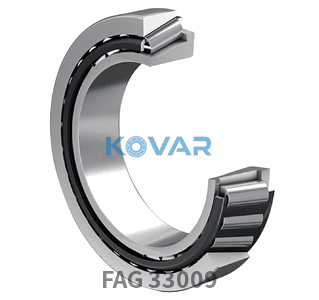

FAG 33009는 접미 기호가 없는 기본형 테이퍼 롤러 베어링으로, 크기는 내경 45 × 외경 75 × 폭 24 mm입니다.
같은 크기(45×75×24 mm)의 FAG 형번은 33009를 포함해 2종이며, 가까운 형번으로는 33009-XL 등이 있습니다. 제한 회전수는 33009 9,400 rpm, 33009-XL 11,300 rpm입니다.
같은 사양의 인접 크기로는 33010(내경 50 mm)이 있습니다. 33009와 같은 치수의 다른 브랜드 형번은 KOYO 33009, NSK 33009 등이며, 교체할 때는 씰·틈새 기호가 같은지 확인하세요.
| 기호 | 값 | 설명 |
|---|---|---|
| ≈m | 0.428 kg | 질량 |
| Cr | 71,000 N | 기본 동정격하중 (반경) |
| C0r | 103,000 N | 기본 정정격하중 (반경) |
| Cur | 12,900 N | 피로 한도 하중 (반경) |
| nG | 9,400 1/min | 허용 한계 회전수 |
| nϑr | 5,900 1/min | 기준 회전수 |
| dbmin | 51 mm | 축 숄더 최소 직경 |
| Cbmin | 5 mm | 최소 축방향 공간 |
| a | 16 mm | 압력 원뿔 꼭짓점 간 거리 |
| d1 | 61.2 mm | 내륜 유도 리브 직경 |
| Y0 | 1.12 | 정축 하중 계수 |
| 1 | Number of rows |
| 기호 | 값 | 설명 |
|---|---|---|
| d | 45 mm | 내경 |
| D | 75 mm | 외경 |
| B | 24 mm | 폭 |
| B | 24 mm | 폭 |
| r1, 2 min | 1 mm | 최소 모따기 치수 |
| C | 19 mm | 외륜 폭 |
| Damin | 67 mm | Da min |
| 기호 | 값 | 설명 |
|---|---|---|
| da max | 51 mm | 장착 최대 숄더 직경 (내륜) |
| Da max | 69 mm | 장착 최대 숄더 직경 (하우징) |
| ra max | 1 mm | 최대 필렛 반경 |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 120 °C | 최대 사용 온도 |
| 기호 | 값 | 설명 |
|---|---|---|
| e | 0.29 | Fa/Fr 한계값 |
| Y | 2.04 | 동축 하중 계수 |
| 코드 | 설명 |
|---|---|
| P6X | 공차 등급 |
| 표준 (Standard) | 리테이너 |
FAG 33009 테이퍼 롤러 베어링(Tapered Roller Bearing)은 원추형 롤러와 궤도 구조로 방사하중과 축하중이 함께 작용하는 조건에 적합합니다. 자동차 휠, 기어박스, 산업용 차축, 중장비처럼 충격 하중과 높은 강성이 요구되는 회전부에 사용됩니다.
내륜, 외륜, 테이퍼 롤러와 리테이너가 원추 중심선으로 수렴하도록 설계됩니다. 단열은 한쪽 방향 축하중을, 조합 장착은 양방향 축하중과 예압 조건을 대응할 수 있습니다.
하중비, 장착 방향, 예압/엔드플레이, 윤활 조건과 상대 베어링 조합을 고려해 선정하십시오.
