FAG

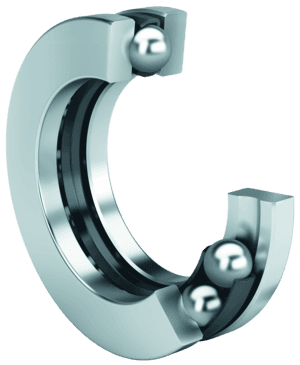

Axial deep groove ball bearing
Thrust Ball Bearing
견적문의
FAG 51209는 접미 기호가 없는 기본형 스러스트 볼 베어링으로, 크기는 내경 45 × 외경 73 × 폭 20 mm입니다.
같은 사양의 인접 크기로는 51208(내경 40 mm)과 51210(내경 50 mm)이 있습니다. 51209와 같은 치수의 다른 브랜드 형번은 KOYO 51209, NSK 51209, NTN 51209, SKF 51209 등이며, 교체할 때는 씰·틈새 기호가 같은지 확인하세요.
| 기호 | 값 | 설명 |
|---|---|---|
| ≈m | 0.32 kg | 질량 |
| nG | 5,500 1/min | 허용 한계 회전수 |
| nϑr | 6,600 1/min | 기준 회전수 |
| Ca | 39,000 N | 축방향 동정격하중 (Ca) |
| C0a | 80,000 N | 축방향 정정격하중 (C0a) |
| Cua | 3,650 N | Cua |
| ramax | 1 mm | 최대 필릿 반경 |
| D1 | 47 mm | 하우징 와셔 내경 |
| d1 | 73 mm | 축 와셔 외경 |
| A | 0.043 | 최소 하중 계수 |
| S0 | 치수 / 열 안정화 |
| 기호 | 값 | 설명 |
|---|---|---|
| d | 45 mm | 내경 |
| D | 73 mm | 외경 |
| B | 20 mm | 폭 |
| r1, 2 min | 1 mm | 최소 모따기 치수 |
| 기호 | 값 | 설명 |
|---|---|---|
| da min | 62 mm | 장착 최소 숄더 직경 (내륜) |
| Da max | 56 mm | 장착 최대 숄더 직경 (하우징) |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 150 °C | 최대 사용 온도 |
| 코드 | 설명 |
|---|---|
| JP | 리테이너 |
| PN | 공차 등급 |
| 표준 베어링강 (Standard bearing steel) | 재질 |
FAG 51209 스러스트 볼 베어링(Thrust Ball Bearing, 추력 볼 베어링)은 축방향 하중을 전용으로 지지하는 베어링으로, 낮은 마찰과 간단한 구조가 장점입니다. 수직축, 회전 테이블, 잭, 저·중속 장비처럼 방사하중보다 축하중 관리가 중요한 위치에 적합합니다.
샤프트 와셔, 하우징 와셔, 볼·리테이너 어셈블리로 구성됩니다. 단식은 한쪽 방향 축하중, 복식은 양방향 축하중을 지지하며 방사하중용으로는 사용하지 않습니다.
축하중 방향, 회전속도, 와셔 형식, 장착면 직각도와 방사하중 유무를 반드시 확인하십시오.
견적문의
같은 베어링 유형·같은 기본 형번에 내경×외경×폭이 같고, 씰/실드·내경 형상(원통/테이퍼)·내부 틈새·정밀도 등급까지 일치하는 제품만 골랐습니다. 케이지·윤활제는 다를 수 있으니 각 상세페이지에서 확인하세요.
베어링 유형·기본 형번·내경×외경×폭은 같지만 씰·내부 틈새·내경 형상·정밀도 등 사양이 다를 수 있습니다. 주문 전 품번 접미사를 확인하세요.
같은 브랜드에서 품번이 가까운 상품입니다(같은 유형 우선). 씰·틈새·크기 변형을 비교해 보세요.
