  1. 홈
  2. /베어링
  3. /FAG NU2256-E-M1A Cylindrical Roller Bearing
FAG

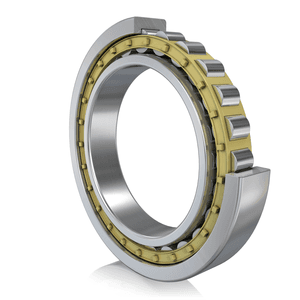

FAG NU2256-E-M1A FAG NU2256-E-M1A Cylindrical Roller Bearing
  • FAG NU2256-E-M1A FAG NU2256-E-M1A Cylindrical Roller Bearing

FAG

FAG NU2256-E-M1A Cylindrical Roller Bearing 원통 롤러 베어링 280 × 500 × 130 mm

Cylindrical Roller Bearing

견적문의

재고 있음
FXP7T8573P
카테고리
원통 롤러 베어링
내경
280 mm
외경
500 mm
폭
130 mm

제품 개요

FAG NU2256-E-M1A는 내경 280 × 외경 500 × 폭 130 mm 크기의 부하용량 증대 설계(E, E)와 황동 절삭 리테이너(외륜 안내, M1A)를 갖춘 원통 롤러 베어링입니다.

같은 크기(280×500×130 mm)의 FAG 형번은 NU2256-E-M1A를 포함해 3종이며, 가까운 형번으로는 NU2256-E-TB-M1(부하용량 증대 설계, 축방향 부하용량 증대 설계, 황동 절삭 리테이너), NU2256-E-TB-M1-C3(부하용량 증대 설계, 축방향 부하용량 증대 설계, 황동 절삭 리테이너, 내부 틈새 C3) 등이 있습니다. 중량은 NU2256-E-M1A 112.82 kg, NU2256-E-TB-M1 113.35 kg입니다.

같은 사양의 인접 크기로는 NU2252 -E-M1A(내경 260 mm)와 NU2268-E-M1A(내경 340 mm)가 있습니다. 다른 브랜드에서 NU2256-E-M1A와 같은 치수를 찾는다면 SLF NU2256E.M1, TIMKEN NU2256EMA 등이 있습니다(씰·틈새 기호는 따로 확인).

제원 및 성능

기호값설명
≈m112.82 kg질량
Cr2,270,000 N기본 동정격하중 (반경)
C0r3,600,000 N기본 정정격하중 (반경)
Cur370,000 N피로 한도 하중 (반경)
nG1,980 1/min허용 한계 회전수
nϑr720 1/min기준 회전수
dbmin336 mm축 숄더 최소값
s10.5 mm축방향 변위
E453 mm외륜 궤도 직경
F333 mm내륜 궤도 직경
D1min435.95 mm외륜 최소 리브 직경
E설계
1Number of rows

상세 치수

기호값설명
d280 mm내경
D500 mm외경
B130 mm폭
r1, 2 min5 mm최소 모따기 치수

장착 치수

기호값설명
da min300 mm장착 최소 숄더 직경 (내륜)
da max330 mm장착 최대 숄더 직경 (내륜)
Da max480 mm장착 최대 숄더 직경 (하우징)
ra max4 mm최대 필렛 반경

사용 온도 범위

기호값설명
Tmin-30 °C최소 사용 온도
Tmax150 °C최대 사용 온도

관련 부품

코드설명
M1A리테이너
CN (그룹 N)반경 내부 틈새 등급
PN공차 등급

제품 설명

FAG NU2256-E-M1A 원통 롤러 베어링(Cylindrical Roller Bearing)은 선접촉 구조로 높은 방사하중을 안정적으로 지지하는 산업용 베어링입니다. 고하중·고강성 조건의 모터, 기어박스, 압연·공작기계에 적합하며, N·NU·NJ·NUP 등 형식에 따라 축방향 위치 결정 기능을 선택할 수 있습니다.

원통형 롤러와 리테이너가 내·외륜 궤도 사이에 배치됩니다. 플랜지 구성에 따라 분리 조립이 가능하고, 일부 형식은 한쪽 또는 양쪽 방향의 축하중도 지지합니다.

주요 특징

  • ·높은 방사하중 지지 능력
  • ·고강성·고속 운전에 적합
  • ·분리형 구조로 장착과 유지보수 용이
  • ·형식별 축방향 위치 결정 기능 선택 가능

일반 적용 분야

  • ·산업용 모터
  • ·기어박스 및 감속기
  • ·공작기계 주축 주변부
  • ·압연기·제지기계·중장비

선정 가이드

하중 방향, 축방향 위치 결정 필요 여부, 리테이너 재질, 내부 틈새와 윤활 조건을 기준으로 N/NU/NJ/NUP 형식을 구분해 선정하십시오.

데이터시트

📄데이터시트 PDF 다운로드

품번 표기

모두 이 상품을 가리키는 표기입니다. 하이픈·슬래시 같은 구분자를 빼거나 띄어 써도 같은 품번입니다.

  • NU2256EM1A
  • NU2256 E M1A
