| 기호 | 값 | 설명 |
|---|---|---|
| C | 521 kN | 기본 동적 하중 등급 |
| C0 | 640 kN | 기본 정적 하중 등급 |
| reference_speed_rpm | 2 400 r/min | 기준 속도 |
| limiting_speed_rpm | 3 600 r/min | 제한 회전수 |
| performance_class | SKF Explorer | SKF 성능 클래스 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

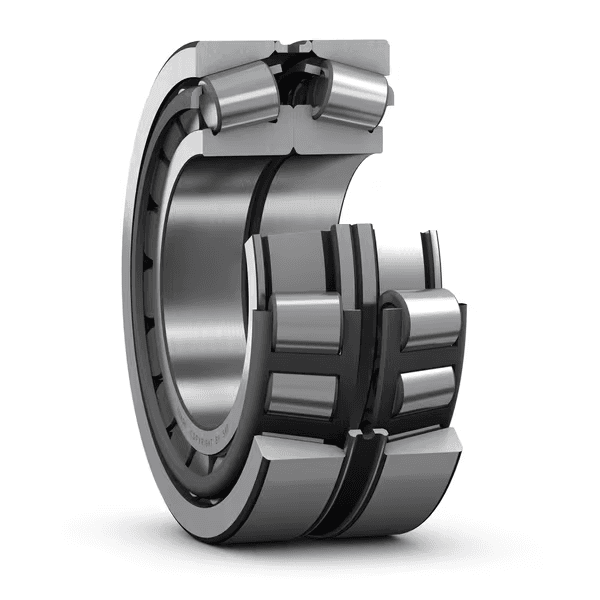

SKF 30220/DF 테이퍼 롤러 베어링 100 × 180 × 74 mm
정면 배열된 일치하는 테이퍼 롤러 베어링
Tapered Roller Bearing
견적문의
품절
- 카테고리
- 테이퍼 롤러 베어링
- 치수
- 100x180x74mm
제품 개요
정면 배열된 일치하는 테이퍼 롤러 베어링
정면 배열(X 배열, 하중선이 베어링 축을 향해 갈라짐)된 맞닿는 테이퍼 롤러 베어링은 높은 경방향 하중, 양방향의 축방향 하중, 틸팅 모멘트를 수용합니다. 외륜 사이에 정밀하게 제조된 중간 링을 사용하면 장착 시 내부 틈새 또는 예압을 사전 지정할 수 있습니다. 맞닿는 테이퍼 롤러 베어링은 일반적으로 기어박스, 호이스트 장비, 압연기 및 광업용 기계에 사용됩니다.
주요 특징
- 높은 경방향 하중 수용 능력
- 양방향에서 축방향 하중 수용하도록 설계
- 상대적으로 높은 강성
- 작동 신뢰성을 향상시키는 롤러와 레이스웨이의 접촉 표면 표면 마감 처리
일반 적용 분야
- 자동차 및 산업용 휠 허브
- 기어박스·차동장치
- 건설기계·농기계 차축
- 컨베이어·압연 설비
선정 가이드
하중비, 장착 방향, 예압/엔드플레이, 윤활 조건과 상대 베어링 조합을 고려해 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 100 mm | 보어 직경 |
| D | 180 mm | 외경 |
| T | 74 mm | 총 너비 |
| B | 68 mm | 내부 링 너비 |
| C | 74 mm | 외부 링 너비 |
| α | 15.6 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | max. 116 mm | da |
| Da | max. 168.5 mm | Da |
| Ca | min. 5 mm | Ca |
| ra | max. 3 mm | ra |
| rc | max. 1 mm | rc |
- 높은 경방향 하중 수용 능력
- 양방향에서 축방향 하중 수용하도록 설계
- 상대적으로 높은 강성
- 작동 신뢰성을 향상시키는 롤러와 레이스웨이의 접촉 표면 표면 마감 처리
| 코드 | 설명 |
|---|---|
| 베어링 부품 | 베어링 전체 |
| 열 개수 | 2 |
| 로케이팅 기능, 베어링 외륜 | 없음 |
| 보어 유형 | 원통형 |
| 케이지 | 판금 |
| 일치된 배열 | 대면 (X) |
| 일치된 세트의 베어링 개수 | 2 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 재윤활 기능 | 포함 |
| 제품 순 중량 | 7.52 kg |
