| 기호 | 값 | 설명 |
|---|---|---|
| C | 7.61 kN | 기본 동적 하중 등급 |
| C0 | 4.3 kN | 기본 정적 하중 등급 |
| reference_speed_rpm | 26 000 r/min | 기준 속도 |
| limiting_speed_rpm | 24 000 r/min | 제한 회전수 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

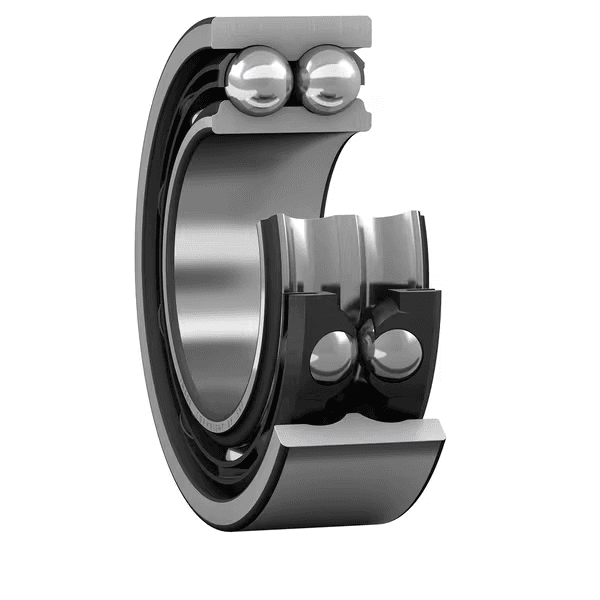

SKF 3200 ATN9 앵귤러 콘택트 볼 베어링 10 × 30 × 14 mm
복열 앵귤러 콘택트 볼 베어링
Angular Contact Ball Bearing
₩39,700~
VAT 별도skf:3200 ATN9₩39,700
| 사양 | 가격 | 수량 |
|---|---|---|
| skf:3200 ATN9 | ₩39,700 |
재고 있음배송 예정일: 2026.07.09 (해외 재고, 약 4주 소요)
- 카테고리
- 앵귤러 콘택트 볼 베어링
- 치수
- 10x30x14mm
제품 개요
복열 앵귤러 콘택트 볼 베어링
복열 앵귤러 콘택트 볼 베어링은 설계와 작동에서 배면 배열된 단열 앵귤러 콘택트 볼 베어링 한 쌍과 맞먹으며, 축 방향 공간을 덜 차지합니다. 매우 빠른 속도로 작동할 수 있으며 양쪽 방향에서 큰 축방향 힘을 지지하는 데 깊은 홈 볼 베어링보다 더 적합합니다.
주요 특징
- 빠른 속도 성능
- 상대적으로 높은 경방향 하중과 양방향의 높은 축방향 하중 및 틸팅 모멘트 수용
- 강한 베어링 배열이 필요한 곳에 적합
- 상응하는 한 쌍의 단열 앵귤러 콘택트 볼 베어링보다 축방향 공간이 덜 필요
일반 적용 분야
- 공작기계 주축 및 보조축
- 펌프·컴프레서
- 고속 모터
- 정밀 감속기 및 로봇 구동부
선정 가이드
접촉각, 배열 방식(DB/DF/DT), 예압, 정밀도 등급, 하중 방향과 속도 조건을 기준으로 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 10 mm | 보어 직경 |
| D | 30 mm | 외경 |
| B | 14 mm | 너비 |
| α | 30 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 14.4 mm | da |
| Da | max. 25.6 mm | Da |
| ra | max. 0.6 mm | ra |
- 빠른 속도 성능
- 상대적으로 높은 경방향 하중과 양방향의 높은 축방향 하중 및 틸팅 모멘트 수용
- 강한 베어링 배열이 필요한 곳에 적합
- 상응하는 한 쌍의 단열 앵귤러 콘택트 볼 베어링보다 축방향 공간이 덜 필요
| 코드 | 설명 |
|---|---|
| 접촉 유형 | 정상 접촉(4점 접촉) |
| 열 개수 | 2 |
| 로케이팅 기능, 베어링 외륜 | 없음 |
| 링 유형 | 원피스 내부 및 외부 링 |
| 케이지 | 비금속 |
| 접촉각 배열(복열 베어링) | 배면(O) |
| 일치된 배열 | 아니오 |
| 유니버설 매칭 베어링 | 아니오 |
| 축방향 내부틈새 | CN |
| 소재, 베어링 | 베어링강 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 재윤활 기능 | 없음 |
| 제품 순 중량 | 0.0489 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
