| 기호 | 값 | 설명 |
|---|---|---|
| C | 573 kN | 기본 동적 하중 등급 |
| C0 | 695 kN | 기본 정적 하중 등급 |
| reference_speed_rpm | 2 400 r/min | 기준 속도 |
| limiting_speed_rpm | 3 000 r/min | 제한 회전수 |
| performance_class | SKF Explorer | SKF 성능 클래스 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

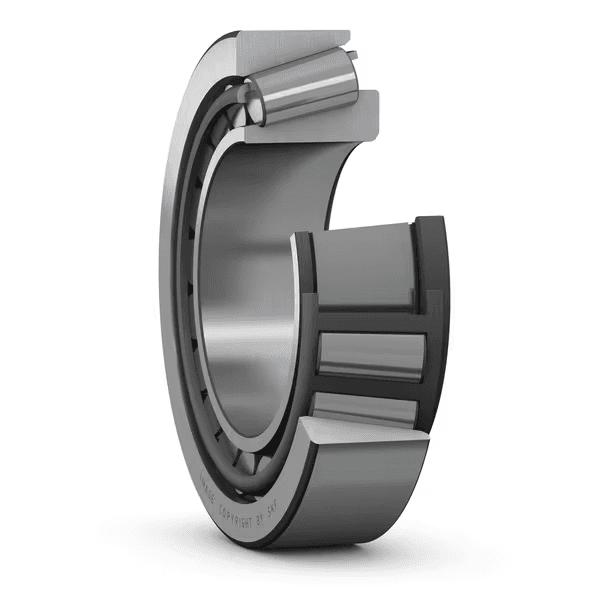

SKF 32224 테이퍼 롤러 베어링 120 × 215 × 61.5 mm
단열 테이퍼 롤러 베어링
Tapered Roller Bearing
견적문의
품절
- 카테고리
- 테이퍼 롤러 베어링
- 치수
- 120x215x61.5mm
제품 개요
단열 테이퍼 롤러 베어링
단열 테이퍼 롤러 베어링은 경방향 하중과 축방향 하중을 함께 수용하도록 설계되었으며 작동 중 마찰이 적습니다. 내륜은 롤러와 케이지 어셈블리와 함께 외륜과 별도로 장착될 수 있습니다. 분리 및 교체 가능 부품으로 장착, 분해 및 유지보수가 원활합니다. 단열 테이퍼 롤러 베어링을 다른 열에 장착하고 예압을 가하면 강성을 갖춘 베어링 적용을 구현할 수 있습니다.
주요 특징
- 높은 경방향 및 축방향 하중 수용 능력
- 한 방향의 축방향 하중 수용
- 낮은 마찰 및 긴 사용 수명
- 분리 가능하고 교체가능한 구성 부품
일반 적용 분야
- 자동차 및 산업용 휠 허브
- 기어박스·차동장치
- 건설기계·농기계 차축
- 컨베이어·압연 설비
선정 가이드
하중비, 장착 방향, 예압/엔드플레이, 윤활 조건과 상대 베어링 조합을 고려해 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 120 mm | 보어 직경 |
| D | 215 mm | 외경 |
| T | 61.5 mm | 총 너비 |
| B | 58 mm | 내부 링 너비 |
| C | 50 mm | 외부 링 너비 |
| α | 16.2 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | max. 137 mm | da |
| db | min. 134 mm | db |
| Da | max. 203 mm | Da |
| Db | min. 204 mm | Db |
| Ca | min. 7 mm | Ca |
| Cb | min. 11.5 mm | Cb |
| ra | max. 3 mm | ra |
| rb | max. 2.5 mm | rb |
- 높은 경방향 및 축방향 하중 수용 능력
- 한 방향의 축방향 하중 수용
- 낮은 마찰 및 긴 사용 수명
- 분리 가능하고 교체가능한 구성 부품
| 코드 | 설명 |
|---|---|
| 베어링 부품 | 베어링 전체 |
| 열 개수 | 1 |
| 로케이팅 기능, 베어링 외륜 | 없음 |
| 보어 유형 | 원통형 |
| 케이지 | 판금 |
| 접촉각 배열(복열 베어링) | 해당 없음 |
| 일치된 배열 | 아니오 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 재윤활 기능 | 없음 |
| 유닛 시스템 | 미터 단위 |
| 제품 순 중량 | 9.05 kg |
| eClass 코드 | 23-05-09-10 |
| UNSPSC 코드 | 31171516 |
