| 기호 | 값 | 설명 |
|---|---|---|
| C | 4.49 kN | 기본 동적 하중 등급 |
| C0 | 1.9 kN | 기본 정적 하중 등급 |
| note | 도달 가능한 속도는 SKF에 문의 | 메모 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

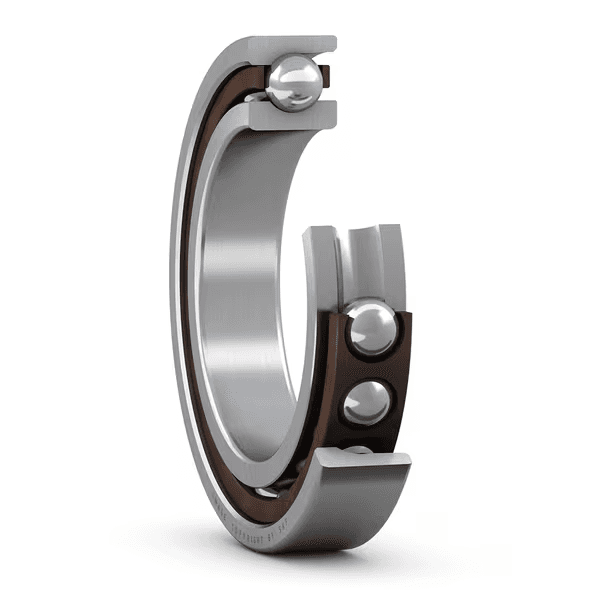

SKF 7001 CDGC/P4A 앵귤러 콘택트 볼 베어링 12 × 28 × 8 mm
초정밀, 고속 B 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링
Angular Contact Ball Bearing
견적문의
품절
- 카테고리
- 앵귤러 콘택트 볼 베어링
- 치수
- 12x28x8mm
제품 개요
초정밀, 고속 B 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링
이들 초정밀 고용량 단열 앵귤러 콘택트 볼 베어링은 동시에 작용하는 경방향 하중과 축방향 하중을 수용할 수 있으며, 축방향 하중은 단일 방향으로만 작용합니다. 이 베어링은 낮거나 중간 정도의 작동 온도에서 상대적으로 높은 속도로 무거운 하중을 수용하도록 설계되었습니다. 범용 매칭이 가능하기 때문에 심이나 유사한 장치를 사용하지 않고도 미리 결정된 예압 범위 내에서 효과적인 부하 공유를 하기 위해 함께 사용할 수 있습니다.
주요 특징
- 매우 높은 작동 정확도
- 매우 높은 하중 수용 능력
- 상대적으로 높은 속도 및 강성
- 범용 일치
일반 적용 분야
- 공작기계 주축 및 보조축
- 펌프·컴프레서
- 고속 모터
- 정밀 감속기 및 로봇 구동부
선정 가이드
접촉각, 배열 방식(DB/DF/DT), 예압, 정밀도 등급, 하중 방향과 속도 조건을 기준으로 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 12 mm | 보어 직경 |
| D | 28 mm | 외경 |
| B | 8 mm | 너비 |
| α | 15 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 14 mm | da |
| db | min. 14 mm | db |
| Da | max. 26 mm | Da |
| Db | max. 26.6 mm | Db |
| ra | max. 0.3 mm | ra |
| rb | max. 0.2 mm | rb |
| dn | 18 mm | dn |
- 매우 높은 작동 정확도
- 매우 높은 하중 수용 능력
- 상대적으로 높은 속도 및 강성
- 범용 일치
| 코드 | 설명 |
|---|---|
| 접촉 유형 | 정상 접촉(4점 접촉) |
| 열 개수 | 1 |
| 링 유형 | 원피스 내부 및 외부 링 |
| 설계 | 고용량 D |
| 유니버설 매칭 베어링 | 예, 배면 (<>), 정면 (><) 또는 직렬 (>>) |
| 일치된 배열 | 아니오 |
| 일치된 조건(축방향 틈새/예압) | 측정 하중, C 등급 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 베어링강 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 제품 순 중량 | 0.021 kg |
| eClass 코드 | 23-05-08-04 |
| UNSPSC 코드 | 31171531 |
