| 기호 | 값 | 설명 |
|---|---|---|
| C | 8.84 kN | 기본 동적 하중 등급 |
| C0 | 5 kN | 기본 정적 하중 등급 |
| note | 도달 가능한 속도는 SKF에 문의 | 메모 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

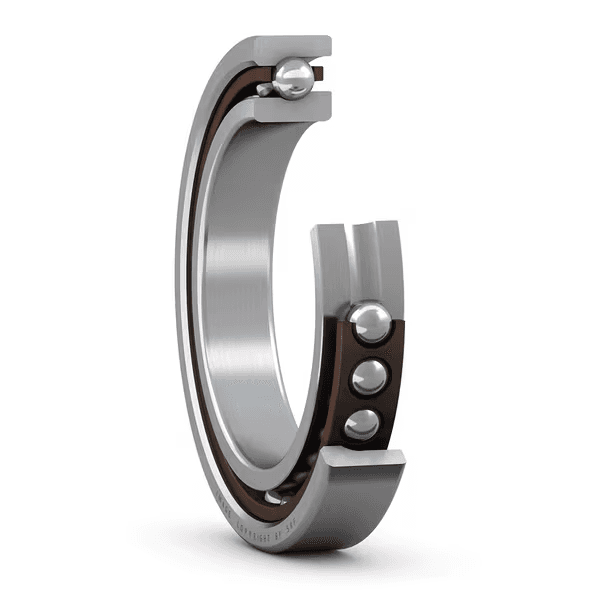

SKF 7006 ACEGA/P4A 앵귤러 콘택트 볼 베어링 30 × 55 × 13 mm
초정밀, 고속 E 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링
Angular Contact Ball Bearing
견적문의
품절
- 카테고리
- 앵귤러 콘택트 볼 베어링
- 치수
- 30x55x13mm
제품 개요
초정밀, 고속 E 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링
이들 초정밀 고속 E 설계 단열 앵귤러 콘택트 볼 베어링은 동시에 작용하는 경방향 하중과 축방향 하중을 수용할 수 있으며, 축방향 하중은 단일 방향으로만 작용합니다. 고속 작동을 위해 설계되었으며 SKF B 설계 고속 베어링에 비해 속도가 약간 더 빠르며 더 무거운 부하를 수용할 수 있습니다. 범용 매칭이 가능하기 때문에 심이나 유사한 장치를 사용하지 않고도 미리 결정된 예압 범위 내에서 효과적인 부하 공유를 하기 위해 함께 사용할 수 있습니다.
주요 특징
- 매우 높은 실행 정확도
- 매우 빠른 속도를 수용
- 범용 일치
일반 적용 분야
- 공작기계 주축 및 보조축
- 펌프·컴프레서
- 고속 모터
- 정밀 감속기 및 로봇 구동부
선정 가이드
접촉각, 배열 방식(DB/DF/DT), 예압, 정밀도 등급, 하중 방향과 속도 조건을 기준으로 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 30 mm | 보어 직경 |
| D | 55 mm | 외경 |
| B | 13 mm | 너비 |
| α | 25 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 34.6 mm | da |
| db | min. 34.6 mm | db |
| Da | max. 50.4 mm | Da |
| Db | max. 50.8 mm | Db |
| ra | max. 1 mm | ra |
| rb | max. 0.6 mm | rb |
| dn | 39.9 mm | dn |
- 매우 높은 실행 정확도
- 매우 빠른 속도를 수용
- 범용 일치
| 코드 | 설명 |
|---|---|
| 접촉 유형 | 정상 접촉(4점 접촉) |
| 열 개수 | 1 |
| 링 유형 | 원피스 내부 및 외부 링 |
| 설계 | 고속 E |
| 유니버설 매칭 베어링 | 예, 배면 (<>), 정면 (><) 또는 직렬 (>>) |
| 일치된 배열 | 아니오 |
| 일치된 조건(축방향 틈새/예압) | 특정 하중, A 등급 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 베어링강 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 제품 순 중량 | 0.109 kg |
| eClass 코드 | 23-05-08-04 |
| UNSPSC 코드 | 31171531 |
