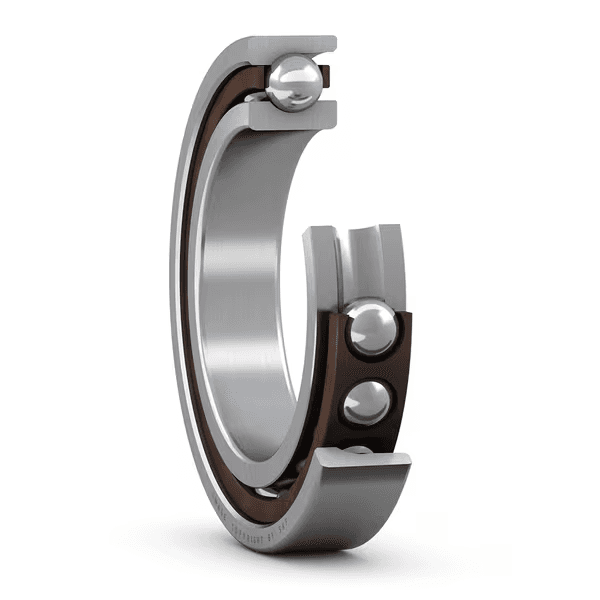

SKF 71802 CDGA/P4 앵귤러 콘택트 볼 베어링 15 × 24 × 5 mm

초정밀, 고속 B 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링

Angular Contact Ball Bearing

₩414,700~

VAT 별도

skf:71802 CDGA/P4₩414,700

재고 있음배송 예정일: 2026.07.09 (해외 재고, 약 4주 소요)

카테고리: 앵귤러 콘택트 볼 베어링
치수: 15x24x5mm

제품 개요

초정밀, 고속 B 설계, 범용 일치 단열 앵귤러 콘택트 볼 베어링

이들 초정밀 고용량 단열 앵귤러 콘택트 볼 베어링은 동시에 작용하는 경방향 하중과 축방향 하중을 수용할 수 있으며, 축방향 하중은 단일 방향으로만 작용합니다. 이 베어링은 낮거나 중간 정도의 작동 온도에서 상대적으로 높은 속도로 무거운 하중을 수용하도록 설계되었습니다. 범용 매칭이 가능하기 때문에 심이나 유사한 장치를 사용하지 않고도 미리 결정된 예압 범위 내에서 효과적인 부하 공유를 하기 위해 함께 사용할 수 있습니다.

주요 특징

매우 높은 작동 정확도
매우 높은 하중 수용 능력
상대적으로 높은 속도 및 강성
범용 일치

일반 적용 분야

공작기계 주축 및 보조축
펌프·컴프레서
고속 모터
정밀 감속기 및 로봇 구동부

선정 가이드

접촉각, 배열 방식(DB/DF/DT), 예압, 정밀도 등급, 하중 방향과 속도 조건을 기준으로 선정하십시오.

기호	값	설명
C	2.29 kN	기본 동적 하중 등급
C0	1.5 kN	기본 정적 하중 등급
note	도달 가능한 속도는 SKF에 문의	메모

기호	값	설명
d	15 mm	보어 직경
D	24 mm	외경
B	5 mm	너비
α	15 °	접촉 각도

기호	값	설명
da	min. 17 mm	da
db	min. 17 mm	db
Da	max. 22 mm	Da
Db	max. 23.2 mm	Db
ra	max. 0.3 mm	ra
rb	max. 0.15 mm	rb
dn	18.4 mm	dn

매우 높은 작동 정확도
매우 높은 하중 수용 능력
상대적으로 높은 속도 및 강성
범용 일치

코드	설명
접촉 유형	정상 접촉(4점 접촉)
열 개수	1
링 유형	원피스 내부 및 외부 링
설계	고용량 D
유니버설 매칭 베어링	예, 배면 (<>), 정면 (><) 또는 직렬 (>>)
일치된 배열	아니오
일치된 조건(축방향 틈새/예압)	특정 하중, A 등급
공차 클래스	P4
소재, 베어링	베어링강
코팅	없음
씰링	없음
윤활유	없음
제품 순 중량	0.007 kg
eClass 코드	23-05-08-04
UNSPSC 코드	31171531

데이터시트 PDF 다운로드
