| 기호 | 값 | 설명 |
|---|---|---|
| C | 83 kN | 기본 동적 하중 등급 |
| C0 | 140 kN | 기본 정적 하중 등급 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

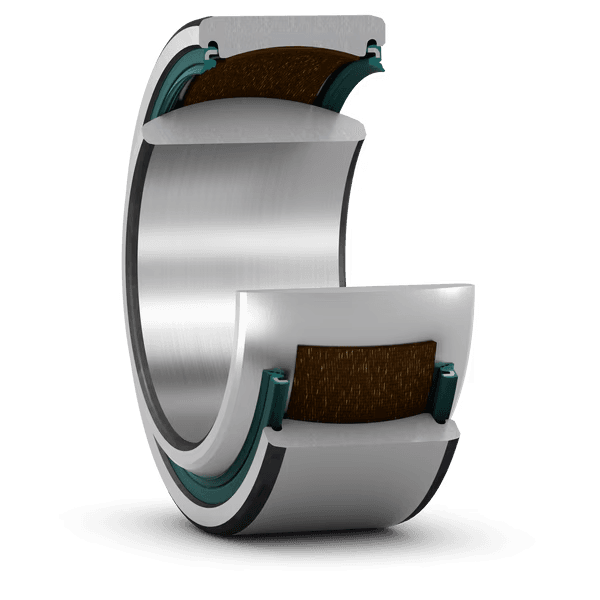

SKF GE20 TXE-2LS 구면 플레인 베어링
경방향 스페리컬 플레인 베어링, 유지보수 불필요, 미터 단위
Spherical Plain Bearing
견적문의
입고 예정 · 문의
- 카테고리
- 구면 플레인 베어링
제품 개요
경방향 스페리컬 플레인 베어링, 유지보수 불필요, 미터 단위
경방향 스페리컬 플레인 베어링은 경방향 하중은 물론 경방향 및 축방향 통합 하중 그리고 비조심도 수용하도록 설계되었습니다. 이 특정 설계에는 강철/PTFE 슬라이딩 접촉 표면 조합이 포함되며 베어링은 유지보수가 필요없습니다. 품번 접미사 TXGR이 붙은 제품을 제외하고 이 베어링에는 양쪽에 이중 립 접촉 씰(-2RS) 또는 삼중 립, 고강도 접촉 씰(-2LS)이 있습니다. 품번 접미사 TXGR, TXG3E 또는 TXG3A가 있는 제품은 스테인리스 스틸로 제작됩니다.
주요 특징
- 결합된 경방향 및 축방향 하중 수용을 위해 설계
- 긴 사용 수명과 유지 관리 불필요
- 매우 무겁고 일정한 방향 하중에 적합
- 낮은 마찰 계수
일반 적용 분야
- 유압 실린더 로드 엔드
- 건설기계 링크
- 농기계 조인트
- 산업용 피벗 구조
선정 가이드
하중 방향, 요동각, 급유 가능 여부, 씰 필요성, 내·외륜 재질과 장착 치수를 확인하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 20 mm | 보어 직경 |
| D | 35 mm | 외경 |
| B | 16 mm | 내부 링 너비 |
| C | 12 mm | 외부 링 너비 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | max. 24.2 mm | da |
| Da | max. 33.2 mm | Da |
| ra | max. 0.3 mm | ra |
| rb | max. 0.3 mm | rb |
- 결합된 경방향 및 축방향 하중 수용을 위해 설계
- 긴 사용 수명과 유지 관리 불필요
- 매우 무겁고 일정한 방향 하중에 적합
- 낮은 마찰 계수
| 코드 | 설명 |
|---|---|
| 슬라이딩 접촉면 조합 | 강철/PTFE 패브릭 |
| 내륜 소재 | 베어링강 |
| 외륜 소재 | 베어링강 |
| 유지보수 | 유지보수 불필요 |
| 씰링 | 양쪽 측면에 씰 |
| 씰링 유형 | 트리플-립 |
| 재윤활 기능 | 없음 |
| 제품 순 중량 | 0.0582 kg |
| eClass 코드 | 23-05-01-06 |
| UNSPSC 코드 | 31171515 |
