| 기호 | 값 | 설명 |
|---|---|---|
| C | 475 kN | 기본 동적 하중 등급 |
| C0 | 750 kN | 기본 정적 하중 등급 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

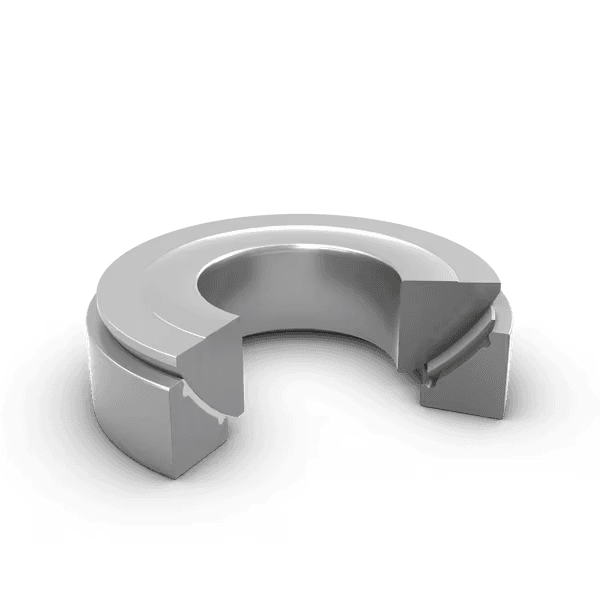

SKF GX 70 F 구면 플레인 베어링
스러스트 스페리컬 플레인 베어링, 유지보수 불필요, 미터 단위
Spherical Plain Bearing
견적문의
입고 예정 · 문의
- 카테고리
- 구면 플레인 베어링
제품 개요
스러스트 스페리컬 플레인 베어링, 유지보수 불필요, 미터 단위
스러스트 스페리컬 플레인 베어링은 축방향과 복합적인 경방향 및 축방향 하중을 수용할 수 있도록 설계되었습니다. 이 특정 설계에는 유지 보수가 필요 없는 강철/PTFE FRP 슬라이딩 접촉 표면 조합이 포함됩니다. 그러나 양쪽에서 재윤활을 하면 베어링 사용 수명을 연장할 수 있습니다.
주요 특징
- 축방향 및 결합된 경방향 및 축방향 하중 수용을 위해 설계
- 샤프트와 하우징 와셔가 분리되어 있어 장착이 더 용이
- 긴 사용 수명과 유지 관리 불필요
- 오염 물질에 상대적으로 둔감
- 낮은 마찰 계수
일반 적용 분야
- 유압 실린더 로드 엔드
- 건설기계 링크
- 농기계 조인트
- 산업용 피벗 구조
선정 가이드
하중 방향, 요동각, 급유 가능 여부, 씰 필요성, 내·외륜 재질과 장착 치수를 확인하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 70 mm | 보어 직경 |
| D | 160 mm | 외경 |
| H | 50 mm | 총 높이 |
| H1 | 42 mm | 축 와셔 높이 |
| H2 | 36.5 mm | 하우징 와셔 높이 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 121 mm | da |
| Da | max. 125 mm | Da |
| ra | max. 1 mm | ra |
- 축방향 및 결합된 경방향 및 축방향 하중 수용을 위해 설계
- 샤프트와 하우징 와셔가 분리되어 있어 장착이 더 용이
- 긴 사용 수명과 유지 관리 불필요
- 오염 물질에 상대적으로 둔감
- 낮은 마찰 계수
| 코드 | 설명 |
|---|---|
| 슬라이딩 접촉면 조합 | 강철/PTFE FRP |
| 축 와셔 소재 | 베어링강 |
| 하우징 와셔 소재 | 베어링강 |
| 유지보수 | 유지보수 불필요 |
| 씰링 | 없음 |
| 재윤활 기능 | 없음 |
| 제품 순 중량 | 5.4 kg |
| eClass 코드 | 23-05-01-06 |
| UNSPSC 코드 | 31171515 |
