SKF

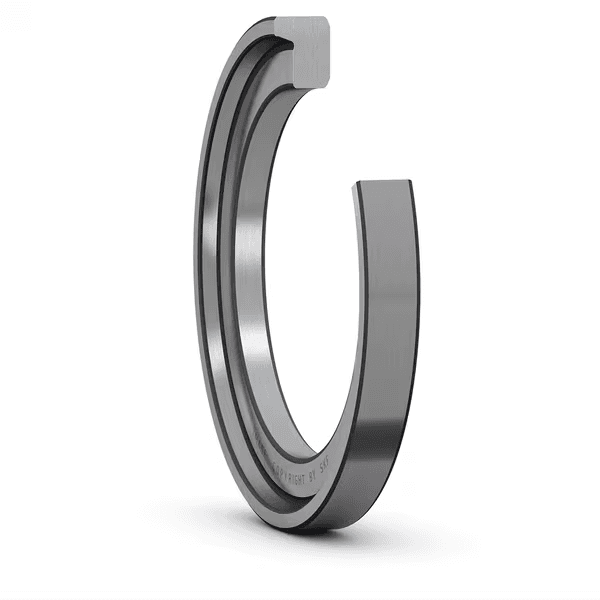

SKF HJ309 EC 원통 롤러 베어링
단열 원통형 롤러 베어링용 각도 링(L자형 스러스트 칼라), NU 또는 NJ 설계
Cylindrical Roller Bearing
견적문의
입고 예정 · 문의
- 카테고리
- 원통 롤러 베어링
제품 개요
단열 원통형 롤러 베어링용 각도 링(L자형 스러스트 칼라), NU 또는 NJ 설계
각도 링(L형 추력 칼라)은 NU 설계 원통형 롤러 베어링과 함께 샤프트를 한 방향으로 축 방향으로 고정하거나, NJ 설계 베어링과 함께 샤프트를 양방향으로 축 방향으로 고정합니다. 이 링은 탄소 크롬강으로 만들어졌으며, 경화 및 연마 처리되었습니다. 별도의 부품으로 제공됩니다.
주요 특징
- 제품군에 NJ 또는 NUP 설계 배치 베어링이 없는 경우 샤프트를 축방향으로 위치 지정
- 지정 위치에 고부하 베어링을 위한 연장된 내부 링 시트를 제공
- 설계 또는 장착 절차를 단순화
일반 적용 분야
- 산업용 모터
- 기어박스 및 감속기
- 공작기계 주축 주변부
- 압연기·제지기계·중장비
선정 가이드
하중 방향, 축방향 위치 결정 필요 여부, 케이지 재질, 내부 틈새와 윤활 조건을 기준으로 N/NU/NJ/NUP 형식을 구분해 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 45 mm | 보어 직경 |
| D | 64.4 mm | 외경 |
| B | 7 mm | 구멍 너비 |
- 제품군에 NJ 또는 NUP 설계 배치 베어링이 없는 경우 샤프트를 축방향으로 위치 지정
- 지정 위치에 고부하 베어링을 위한 연장된 내부 링 시트를 제공
- 설계 또는 장착 절차를 단순화
| 코드 | 설명 |
|---|---|
| 재료 | 베어링강 |
| 코팅 | 없음 |
| 제품 순 중량 | 0.11 kg |
| eClass 코드 | 23-05-09-01 |
| UNSPSC 코드 | 31171505 |
