| 기호 | 값 | 설명 |
|---|---|---|
| C | 151 kN | 기본 동적 하중 등급 |
| C0 | 250 kN | 기본 정적 하중 등급 |
| grease_speed_rpm | 5 600 r/min | 달성 가능한 그리스 윤활 속도 |
| oil_air_speed_rpm | 6 300 r/min | 달성 가능한 오일-공기 윤활 속도 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

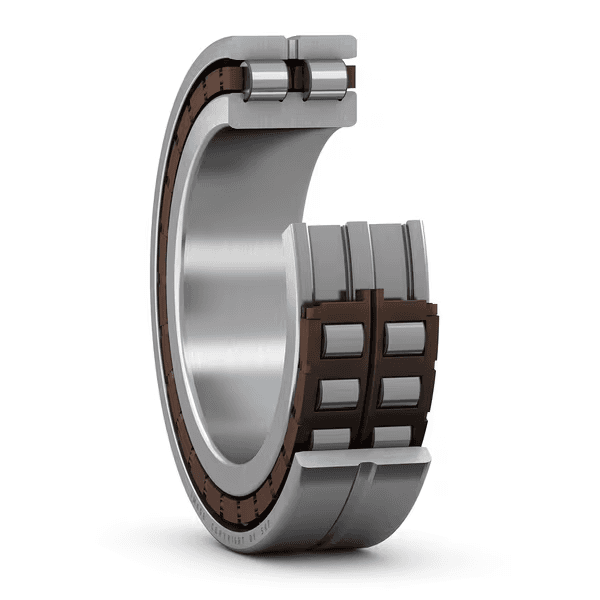

SKF NN 3020 TN9/SPW33 원통 롤러 베어링 100 × 150 × 37 mm
윤활 기능이 포함된 초정밀 복열 원통형 롤러 베어링
Cylindrical Roller Bearing
견적문의
입고 예정 · 문의
- 카테고리
- 원통 롤러 베어링
- 치수
- 100x150x37mm
제품 개요
윤활 기능이 포함된 초정밀 복열 원통형 롤러 베어링
NN 30 시리즈의 초정밀 복열 원통형 롤러 베어링은 하중 지지 능력, 강성 및 속도에 독특한 균형을 제공합니다. 내륜에 세 개의 통합형 플랜지가 있고 외륜에는 플랜지가 없는 베어링은 양방향으로의 축 방향 변위를 수용할 수 있습니다. 분리형 설계로 장착 및 탈착이 단순하며, 특히 하중 조건 때문에 두 링 모두에 간섭 끼움이 필요할 때 유리합니다.
주요 특징
- 매우 높은 경방향 하중 수용 능력
- 높은 강성과 높은 작동 정확도
- 진동 및 열 발생 최소화
- 양방향에서 축방향 변위 수용
- 윤활 기능
일반 적용 분야
- 산업용 모터
- 기어박스 및 감속기
- 공작기계 주축 주변부
- 압연기·제지기계·중장비
선정 가이드
하중 방향, 축방향 위치 결정 필요 여부, 케이지 재질, 내부 틈새와 윤활 조건을 기준으로 N/NU/NJ/NUP 형식을 구분해 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 100 mm | 보어 직경 |
| D | 150 mm | 외경 |
| B | 37 mm | 너비 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 108 mm | da |
| Da | max. 142 mm | Da |
| ra | max. 1.5 mm | ra |
| dn | 135.2 mm | dn |
- 매우 높은 경방향 하중 수용 능력
- 높은 강성과 높은 작동 정확도
- 진동 및 열 발생 최소화
- 양방향에서 축방향 변위 수용
- 윤활 기능
| 코드 | 설명 |
|---|---|
| 베어링 부품 | 베어링 전체 |
| 열 개수 | 2 |
| 보어 유형 | 원통형 |
| 케이지 | 비금속 |
| 설계 | NN |
| 플랜지 개수, 외부 링 | 0 |
| 플랜지 개수, 내부 링 | 3 |
| 루스 플랜지 | 없음 |
| 경방향 내부틈새 | C1 |
| 공차 클래스 | 클래스 SP (SP) |
| 소재, 베어링 | 베어링강 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 재윤활 기능 | 환상형 홈과 윤활 구멍 |
| 제품 순 중량 | 2.18 kg |
| eClass 코드 | 23-05-09-01 |
| UNSPSC 코드 | 31171505 |
