| 기호 | 값 | 설명 |
|---|---|---|
| C | 186 kN | 기본 동적 하중 등급 |
| C0 | 200 kN | 기본 정적 하중 등급 |
| limiting_speed_rpm | 7 000 r/min | 제한 회전수 |
| performance_class | SKF Explorer | SKF 성능 클래스 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
SKF

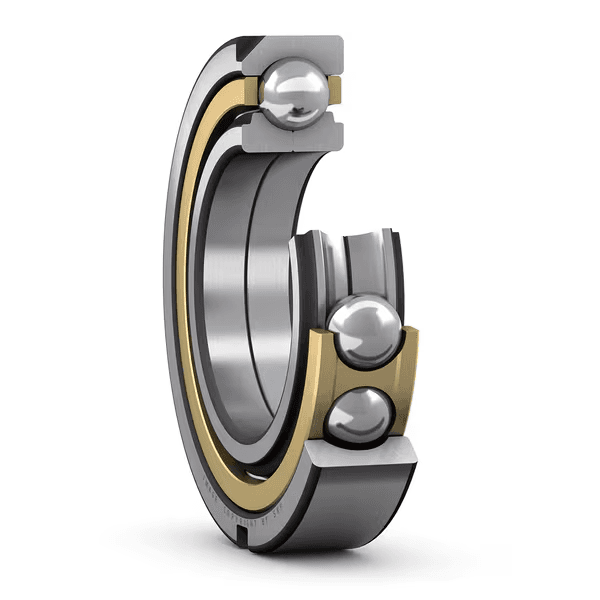

SKF QJ218 N2MA 4점 접촉 볼 베어링 90 × 160 × 30 mm
로케이팅 슬롯이 포함된 4점 콘택트 볼 베어링
Four-Point Contact Ball Bearing
견적문의
입고 예정 · 문의
- 카테고리
- 4점 접촉 볼 베어링
- 치수
- 90x160x30mm
제품 개요
로케이팅 슬롯이 포함된 4점 콘택트 볼 베어링
로케이팅 슬롯이 포함된 4점 콘택트 볼 베어링은 양방향의 높은 축방향 하중과 작은 경방향 하중을 모두 수용할 수 있습니다. 매우 빠른 속도로 작동할 수 있으며 큰 축방향 힘을 지지하는 데 깊은 홈 볼 베어링보다 더 적합합니다. 볼과 케이지 어셈블리가 있는 외륜은 두 개의 내륜 반쪽과 별도로 장착될 수 있습니다. 로케이팅 슬롯은 외륜이 회전하는 것을 방지하는 데 사용할 수 있습니다.
주요 특징
- 빠른 속도 성능
- 양방향의 높은 축방향 하중과 작은 경방향 하중 수용
- 복열 앵귤러 콘택트 볼 베어링보다 필요한 축방향 공간 상당히 축소
- 로케이팅 슬롯을 사용하여 외륜 회전 방지
일반 적용 분야
- 산업용 감속기
- 크레인·권상 장치
- 회전 테이블
- 펌프·컴프레서 축 지지부
선정 가이드
주하중이 축방향인지 확인하고, 방사하중 비율, 회전속도, 내부 틈새, 상대 베어링 배치를 함께 검토하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 90 mm | 보어 직경 |
| D | 160 mm | 외경 |
| B | 30 mm | 너비 |
| α | 35 ° | 접촉 각도 |
| 기호 | 값 | 설명 |
|---|---|---|
| da | min. 101 mm | da |
| Da | max. 149 mm | Da |
| ra | max. 2 mm | ra |
- 빠른 속도 성능
- 양방향의 높은 축방향 하중과 작은 경방향 하중 수용
- 복열 앵귤러 콘택트 볼 베어링보다 필요한 축방향 공간 상당히 축소
- 로케이팅 슬롯을 사용하여 외륜 회전 방지
| 코드 | 설명 |
|---|---|
| 접촉 유형 | 4점 콘택트 |
| 열 개수 | 1 |
| 로케이팅 기능, 베어링 외륜 | 로케이팅 슬롯 |
| 링 유형 | 투 피스 내륜 및 원 피스 외륜 |
| 케이지 | 기계 가공 황동 |
| 일치된 배열 | 아니오 |
| 유니버설 매칭 베어링 | 아니오 |
| 축방향 내부틈새 | CN |
| 소재, 베어링 | 베어링강 |
| 코팅 | 없음 |
| 씰링 | 없음 |
| 윤활유 | 없음 |
| 재윤활 기능 | 없음 |
| 제품 순 중량 | 2.76 kg |
| eClass 코드 | 23-05-08-05 |
| UNSPSC 코드 | 31171538 |
