SKF

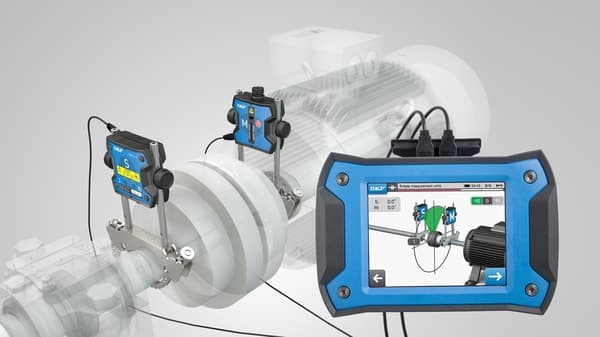

SKF TKSA31
유선 레이저 샤프트 정렬 시스템
₩10,035,700~
VAT 별도skf:TKSA31₩10,035,700
| 사양 | 가격 | 수량 |
|---|---|---|
| skf:TKSA31 | ₩10,035,700 |
재고 있음배송 예정일: 2026.07.26 (해외 재고, 약 4주 소요)
제품 개요
유선 레이저 샤프트 정렬 시스템
TKSA 31은 터치 스크린이 장착된 인체공학적 디스플레이 장치를 갖추고 있어 사용하기 매우 쉽습니다. 내장된 기계 라이브러리는 여러 기계의 정렬 보고서를 저장하는 데 도움을 줍니다. 측정 헤드의 대형 레이저 감지기가 사전 정렬 필요성을 줄입니다. 포함되어 있는 소프트풋 도구는 정렬을 제대로 할 수 있는 기초를 제공합니다. 라이브 뷰와 자동 측정이 추가 기능입니다.
주요 특징
- 잘 알려진 세 가지 위치 측정 방식(9-12-3시)으로 간편한 측정이 가능하며 각 측정 위치 주변으로 40°의 추가적인 위치 조정이 가능한 유연성
- 표준 정렬 프로세스에 집중하여 높은 경제성과 효과적인 샤프트 정렬
- 자동 측정으로 올바른 측정 위치를 자동으로 감지하여 핸즈프리 측정 가능
- 각 정렬 후 자동 보고서가 생성되어 기계 라이브러리에 저장됨. 모든 보고서를 PDF로 작성 가능
일반 적용 분야
- 전동기·펌프·팬
- 감속기 및 산업용 기어박스
- 컨베이어·이송 장비
- 일반 산업기계 유지보수
선정 가이드
축경, 하중 방향, 회전속도, 장착 공간, 씰/윤활 조건과 기존 품번 호환성을 기준으로 선정하십시오.
| 코드 | 설명 |
|---|---|
| 정렬 방법 | 3 위치 측정 9 -12 -3(140° 축 회전 필요), 자동 측정 |
| 권장 용도 | 수평 축, 소프트 풋 |
| 라이브 보정 값 | 수직과 수평 |
| 특수 기능 | Machine libraryAutomatic .pdf report |
| 센서 | 29 mm CCD, 경사계 ±0.5° |
| 커뮤니케이션 | USB 케이블로 유선 연결 |
| 측정 거리 | 0.07 to 2 m (up to 4 m with USB extension cables) |
| 측정 오류(퍼센트) | 0.5 % |
| 재료 | 디스플레이 유닛: 오버 몰드가 있는 고강도 PC/ABS 플라스틱, 측정 장치, 유리섬유로 채워진 PC |
| 배터리 | Measuring units: no batteriesDisplay unit: rechargeable 5000 mAh LiPo battery |
| 배터리 사용 수명 | 7 h |
| 작동 온도 범위 | 0 – 45 °C |
| 디스플레이 | 5.6" 컬러 감압식 터치스크린 LCD 디스플레이 |
| 소프트웨어 업데이트 | USB 스틱을 통해 |
| 레이저 유형 | 레드 라인 |
| 장착 | 2x 체인이 포함된 V 브래킷(너비 21 mm) |
| 축 직경 | 20 to 150 mm |
| 최대 커플링 높이 | 105 mm |
| 연장 포함 최대 커플링 높이 | 195 mm |
| 파워 어댑터 | 입력: 100V-240V, 50/60Hz AC(EU, US, UK, AUS용 해당 국가 어댑터 포함), 출력: DC 12V 3A |
| 보호 정도(IP) | IP 54 |
| 인증 | 보정 인증서(유효기간 2년) |
| 키트의 일부 | no |
| 케이스 치수(l x h x w) | 530 x 110 x 360 mm |
| 내용 | 측정 장치 2개 세트(M 및 S), 디스플레이 유닛, 체인 400mm(15.8인치) 및 나사산 로드 150mm(5.9인치)가 포함된 축 브래킷 2개 세트, 체인 체결 로드, 다양한 국가 어댑터가 포함된 전원 공급 장치, USB 케이블 2개 세트, 측정 테이프, 보정 및 적합성 인증서, 빠른 시작 가이드, SKF 운반용 케이스 |
| 제품 순 중량 | 4.72 kg |
| eClass 코드 | 23-05-19-01 |
| UNSPSC 코드 | 41112202 |
