| 기호 | 값 | 설명 |
|---|---|---|
| ≈m | 0.619 kg | 질량 |
| Cr | 25.000 N | 기본 동정격하중 (반경) |
| C0r | 17.200 N | 기본 정정격하중 (반경) |
| Cur | 1.820 N | 피로 한도 하중 (반경) |
| nG | 28.000 1/min | 허용 한계 회전수 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
FAG
HS7014C.T.P4S.UL FAG HS7014C-T-P4S-UL Spindle Bearings 고속 스핀들 베어링 70 × 110 × 20 mm
Spindle Bearings
High Speed Spindle Bearing
견적문의
품절
- 카테고리
- 고속 스핀들 베어링
- 내경
- 70 mm mm
- 외경
- 110 mm mm
- 폭
- 20 mm mm
제품 개요
FAG HS7014C.T.P4S.UL 고속 스핀들 베어링(High Speed Spindle Bearing)은 초고속 주축 운전에서 발열과 진동을 낮추도록 설계된 초정밀 베어링입니다. 세라믹 볼 또는 고속 설계가 적용된 사양은 머시닝센터, 연삭기, 고속 모터에서 정밀도와 생산성을 동시에 요구하는 조건에 적합합니다.
고정밀 궤도, 경량 볼, 고속 케이지와 정밀 예압 조합으로 구성됩니다. 오일에어, 그리스 등 윤활 방식과 장착 배열이 실제 한계속도와 온도 안정성에 큰 영향을 줍니다.
주요 특징
- 초고속 회전에 적합한 낮은 발열
- 정밀 가공 품질을 위한 높은 회전 정확도
- 세라믹 볼 등 고속 사양 선택 가능
- 예압 관리로 진동과 런아웃 저감
일반 적용 분야
- 고속 머시닝센터
- 연삭기 주축
- PCB 드릴·정밀 가공기
- 고속 모터 및 터보 장치
선정 가이드
최고속도, 접촉각, 볼 재질, 예압, 윤활 방식, 냉각 조건과 정밀도 등급을 종합해 선정하십시오.

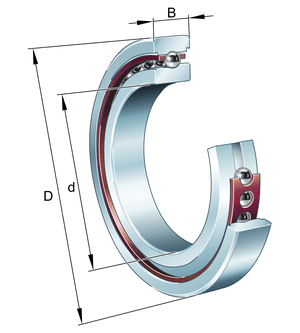

| 기호 | 값 | 설명 |
|---|---|---|
| d | 70 mm | 내경 |
| D | 110 mm | 외경 |
| B | 20 mm | 폭 |
| D1 | 102 mm | Shoulder diameter, outer ring |
| r1, 2 min | 1,1 mm | 최소 모따기 치수 |
| 기호 | 값 | 설명 |
|---|---|---|
| ra max | 1 mm | Max. fillet radius |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 100 °C | 최대 사용 온도 |
| 코드 | 설명 |
|---|---|
| Without | Sealing type |
| T | Cage |
| P4S | Tolerance class |
