| 기호 | 값 | 설명 |
|---|---|---|
| d | 50 mm | 내경 |
| H | 130 mm | 플랜지 높이 |
| A | 36 mm | 하우징 높이 |
| V | 120 mm | Shoulder diameter housing |
| L | 256 mm | 총 길이 |
| C0r G | 23.200 N | Load carrying capacity (housing) |
| ≈m | 5,299 kg | 질량 |
+82 70-7954-6116
info@kovar.kr
기술 지원 가능 시간: 오전 9시 - 오후 6시 (한국시간)
INA

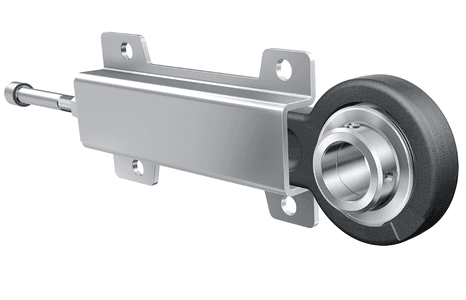

INA PHUSE50-XL-N 테이크업 하우징 유닛
Take-up Housing Unit
₩331,320~
VAT 별도ina:PHUSE50-XL-N₩331,320
| 사양 | 가격 | 수량 |
|---|---|---|
| ina:PHUSE50-XL-N | ₩331,320 |
재고 있음배송 예정일: 2026.06.17 (국내 재고)
- 카테고리
- 테이크업 하우징 유닛
제품 개요
INA PHUSE50-XL-N 테이크업 하우징 유닛(Take-up Housing Unit)은 축 위치를 이동시켜 벨트나 체인의 장력을 조정할 수 있는 베어링 유닛입니다. 컨베이어, 엘리베이터, 이송 장치에서 장력 보정과 축 지지를 동시에 수행해 현장 유지보수를 간편하게 합니다.
슬라이드형 하우징에 인서트 베어링이 조립되며, 프레임 또는 테이크업 장치와 함께 사용됩니다. 축을 전후로 이동시켜 벨트 장력과 정렬을 조정할 수 있습니다.
주요 특징
- 축 위치 조정으로 장력 관리
- 베어링 지지와 테이크업 기능 통합
- 컨베이어 유지보수성 향상
- 정렬 오차 보정 구조
일반 적용 분야
- 벨트 컨베이어
- 체인 컨베이어
- 버킷 엘리베이터
- 포장·물류 이송 설비
선정 가이드
축경, 하우징 슬롯 치수, 장력 조정 범위, 베어링 고정 방식, 씰과 윤활 조건을 확인하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| L1 | 60 mm | 축 중심 거리 |
| A2 | 30 mm | Width housing |
| H1 | 60 mm | Height guidance |
| K1 | M16 | Thread adjusting screw |
| S | 4 mm | 플랜지 두께 |
| F | 20 mm | Distance fixing bore outside |
| G | 80 mm | 축방향 변위 |
| Q | M6 | 윤활용 연결 나사 |
| 항목 | 코드 | 설명 |
|---|---|---|
| Groove | N | Cast iron housing with undercut slot for end caps |
| 재질 | GG | 회주철 |
| 기호 | 값 | 설명 |
|---|---|---|
| N | 14 mm | 고정공 |
| J | 180 mm | 고정공 간 거리 |
| J1 | 100 mm | Bore distance width |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -20 °C | 최소 사용 온도 |
| Tmax | 120 °C | 최대 사용 온도 |
| 코드 | 설명 |
|---|---|
| HUE10 | 하우징 |
| HUSE10 | Housing (Part 2) |
| GRAE50-XL-NPP-B | 베어링 호칭 |
| KASK10 | 보호 캡 |
