INA
Cylindrical Roller Bearing
₩4,178,328~
VAT 별도| 사양 | 가격 | 수량 |
|---|---|---|
| ina:SL19-2330-TB-BR-C3 | ₩4,178,328 |

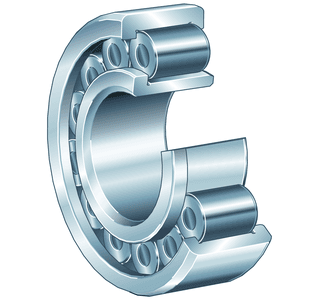

INA SL19-2330-TB-BR-C3 원통 롤러 베어링(Cylindrical Roller Bearing)은 선접촉 구조로 높은 방사하중을 안정적으로 지지하는 산업용 베어링입니다. 고하중·고강성 조건의 모터, 기어박스, 압연·공작기계에 적합하며, N·NU·NJ·NUP 등 형식에 따라 축방향 위치 결정 기능을 선택할 수 있습니다.
원통형 롤러와 케이지가 내·외륜 궤도 사이에 배치됩니다. 플랜지 구성에 따라 분리 조립이 가능하고, 일부 형식은 한쪽 또는 양쪽 방향의 축하중도 지지합니다.
하중 방향, 축방향 위치 결정 필요 여부, 케이지 재질, 내부 틈새와 윤활 조건을 기준으로 N/NU/NJ/NUP 형식을 구분해 선정하십시오.
| 기호 | 값 | 설명 |
|---|---|---|
| d | 150 mm | 내경 |
| D | 320 mm | 외경 |
| B | 108 mm | 폭 |
| Cr | 1.490.000 N | 기본 동정격하중 (반경) |
| C0r | 1.900.000 N | 기본 정정격하중 (반경) |
| Cur | 235.000 N | 피로 한도 하중 (반경) |
| nG | 1.350 1/min | 허용 한계 회전수 |
| nϑr | 840 1/min | 기준 회전수 |
| ≈m | 41,164 kg | 질량 |
| 기호 | 값 | 설명 |
|---|---|---|
| D1 | 263,5 mm | 외륜 숄더 직경 |
| Da max | 263,5 mm | 하우징 숄더 최대 직경 |
| d1 | 203,3 mm | 내륜 숄더 직경 |
| da min | 182 mm | 축 숄더 최소 직경 |
| dc min | 203 mm | 축 숄더 최소값 |
| F | 182,5 mm | 내륜 궤도 직경 |
| ra max | 4 mm | 최대 필릿 반경 |
| rmin | 4 mm | 최소 모따기 치수 |
| s | 7 mm | 축방향 변위 |
| 항목 | 코드 | 설명 |
|---|---|---|
| 전동체 열 수 | 1 | 단열 구조 |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 120 °C | 최대 사용 온도 |
같은 품번이라도 구분자(하이픈·점·공백)를 다르게 쓰거나 앞자리만 입력하는 경우가 많습니다. 아래 변형 모두 이 페이지로 연결됩니다.
SL192330TBBRC3SL19 2330 TB BR C3SL192330 TB BR C3SL192330TB BR C3SL192330TBBR C3SL19 2330TBBRC3SL19 2330 TBBRC3SL19 2330 TB BRC3SL19SL192330SL192330TBSL192330TBBR₩4,178,328~
